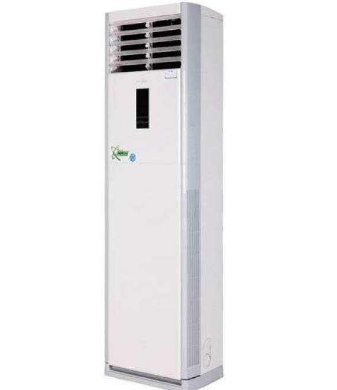

以美的KFR-51LW/DY-GA (F5)柜式空调器为基础，介绍安装原装主板的过程。需要注意的是，主板上插座或接线端子标识的英文符号为美的空调器厂家注明，其他品牌或型号的室内机主板可能会不相同，但可以参考使用。
1.主板外形和安装主板
①室内机主板和电控盒插头 电控盒内主要有电源输人引线、变压器插头、传感器插头等。
②安装主板 电控盒左侧为室内机主板安装位置，4个角各设1个塑料固定端子，用于固定主板;4面的中间位置各设1个塑料支撑端子，用于支撑主板，防止主板背面与外壳接触而引起短路。安装时将主板对应安装在四个角的固定端子上面。
2.安装电源供电输入引钱
①接线端子标识室内主板供电为交流220V，位于主板强电区域，标识为“L”和“N”，共有2根引线，分别为红线和黑线，红线连接接线端子的L端，黑色连接N端。
②安装引线 将红线安装在室内机主板的“L”端子上，黑线安装在“N”端子上。由于辅助电加热的“L”端供电引线取自室内机主板，因此“L”端子有2根红线。
3.安装变压器插头
①插座标识 变压器共有2个插头，分别为一次绕组插头和二次绕组插头。室内机主板上变压器一次绕组插座标有“TRANS-IN"，位于强电区域;二次绕组插座标有"TRANS-OUT"，位于弱电区域。
②安装插头 将变压器一次绕组插头安装在室内机主板的标有“TRANS-IN”的插座上，将二次绕组插头安装在标有“TRANS-OUT”的插座上。
