电气原理接线图

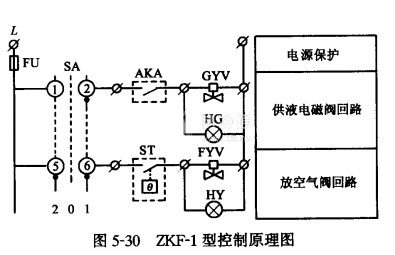

如图5-30所示，当选择开关SA拨到“0”位时，控制电源切断，ZKF-1型可手动操作方式工作，ZKF-2型因有热力膨胀阀阻隔，不能手动操作。
当选择开关SA拨到“1”(右45°)位时，为常规操作，供液电磁阀GYV与制冷压缩机开机信号AKA连锁,AKA触头吸合，供液电磁阀GYV开启，HG绿色信号灯亮，则表示ZKF工作，当温度控制器ST下限接通，放空气电磁阀FYV开启放空气。HY黄色信号灯亮，则表示正在放空气，当温度回升，温度控制器ST，到达上限，ST触点断开。放空气电磁阀FYV断电关闭停止放空气，同时HY黄色信号灯熄灭。进人下一个工作周期。
当选择开关SA拨到“2”(左45°)位时，切除了供液电磁阀GYV，此时应将供液电磁阀下方的旁通阀杆往回退，使旁通供液，再用手动膨胀阀调节供液量。ZKF则长期自行供液降温。其余控制程序与“1”相同。
使用与调整
1.ZKF自动型空气分离器的安装位置 一般是安装在高压贮液桶的上方600mm处，ZKF自动型空气分离器下方的回液管与高压贮液桶连通。ZKF壳体内冷凝下来的氨液靠重力直接流入高压贮液桶内，壳体内不积液，效率较高。
2.温度控制器的安装 温度控制器的温包应插入冷却盘管的中心和距顶部1/3处，温包和温度计的套管内应灌人冷冻油，管口用塑料胶带缠封。
3.温度控制器参数的调整 一般选择WTK-11型氨用温度控制器。温度范围-25℃~+15℃。温度给定值的确定:
单级压缩蒸发温度为-15℃系统，温度控制器下限调在-5℃放空气，上限调在+5℃以上停止放空气。
双级压缩蒸发温度为-30℃左右系统，温度控制器下限调在-15℃(或-10℃)放空气，上限调在+5℃以上停止放空气。
