套管式冷凝器的工作原理

套管式冷凝器。它由两种不同直径的管子套在一起组成，主要用于小型氟利昂空调器机组，置于单机制冷量小于25 kW的制冷装置中。

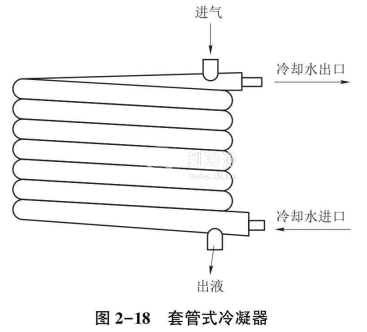

图2-18所示为一套瞥式冷凝器，它的外管为内径50mm的无缝钢管，管内套有几根紫铜管(称内管)，装好后在弯管机上弯曲成螺旋形状。制冷剂蒸气从上方进入套管的空腔，在内管外表面冷凝，液体在外管底部依次下流，从下端流入储液器中。冷却水从冷凝器的下方流入，其流动方向是自下而上，与氟利昂的流动方向相反，这样能够实现比较理想的逆流换热，因此传热系数较高。内管为纵向外肋片铜管、肋化系数为3.2、制冷剂为R22时，其传热系数约为930W/(m²· K)。

套管式冷凝器可以套放在压缩机的周围，不占用专门位置，还可以减少压缩冷凝机组的外形尺寸。这种冷凝器的缺点是冷凝液体积存在管内下端，使管子的传热表面得不到充分利用，且单位传热面积的金属消耗量大。
