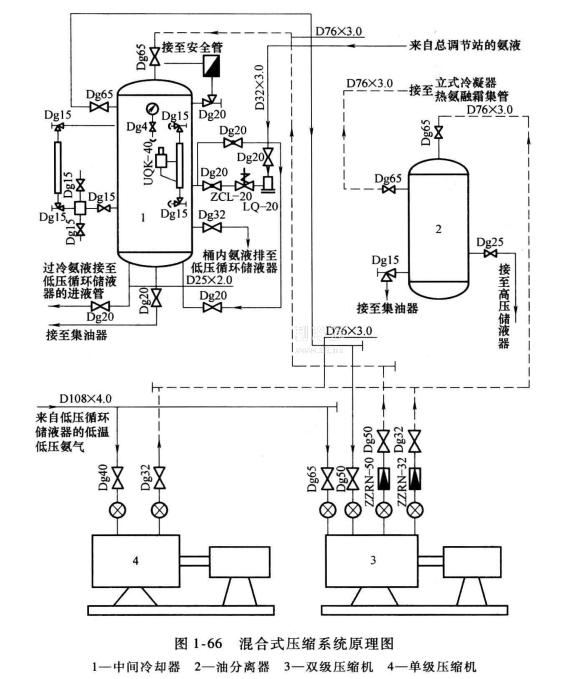

混合式制冷压缩系统由单级压缩机、双级压缩机、油分离器和中间冷却器组成，混合式压缩系统原理图如图1-66所示。一般在压缩机和冷凝器之间设置油分离器，防止压缩机排出的润滑油大量进入系统，影响系统制冷效果。中间冷却器用于双级压缩制冷系统，其作用是使低压级排出的过热蒸气被冷却到与中间压力相对应的饱和温度，以及使冷凝器后的饱和液体被冷却到设计规定的过冷温度。为了达到这个目的，可向中间冷凝器供液，使之在中间压力下蒸发，吸收低压级排出的过热蒸气与高压饱和液体所需要移去的热量。
当蒸发温度比较高(如-15℃制冷系统)，压缩比不超过单级压缩允许的数值时(氨冷凝压力与蒸发压力之比小于或等于8)，可以采用单级压缩系统。由低压循环储液器来的低温低压氨气，经回气总管被单级压缩机吸入并压缩成高温高压过热氨气，先经过油分离器分离。分离出来的润滑油沉积在油分离器底部，定期打开放油阀向集油器排油。分离出来的过热氨气则流进冷凝器，凝结成高压氨液，然后流进高压储液器中。
