冷却水系统用于制冷系统的水冷式冷凝器的散热，利用水来吸收冷凝器中制冷剂蒸气的热量。通常冷却水系统由水冷式冷凝器、冷却塔、循环水泵和水池组成。
1.立式冷凝器冷却水系统布置方案

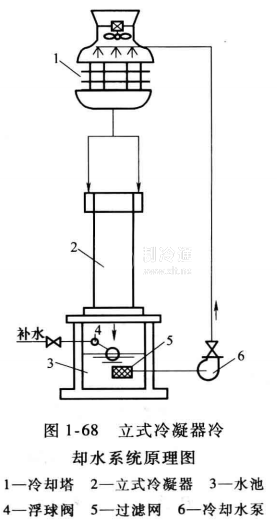

如图1-68所示，该方案只需一个水池、一个循环水泵，冷却塔布置在立式冷凝器的上方，冷却水从冷凝器顶部的配水箱流入换热管中，并在重力作用下以螺旋线状沿管道内表面成膜层自上而下，与管外过热氨气换热后流入水池，水再由水泵送上冷却塔冷却后，循环使用。
2.识读综合循环冷却水系统布置方案

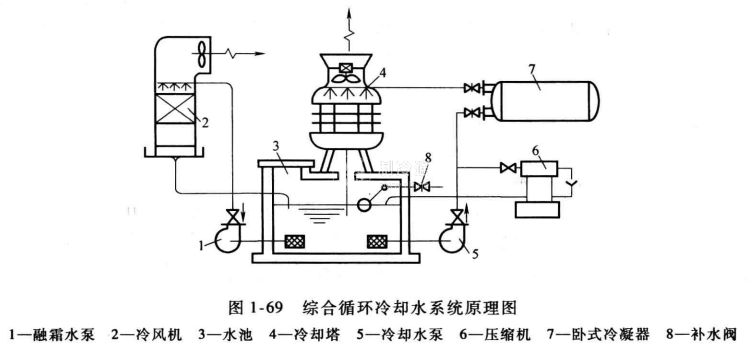

如图1-69所示，该方案把冷凝器冷却水、压缩机气缸套冷却水和冷风机融霜用水共用一个水池，实现综合循环用水，耗水量较小，是较好的冷却水系统布置方案。
3.识读落发式冷投器冷却水系统

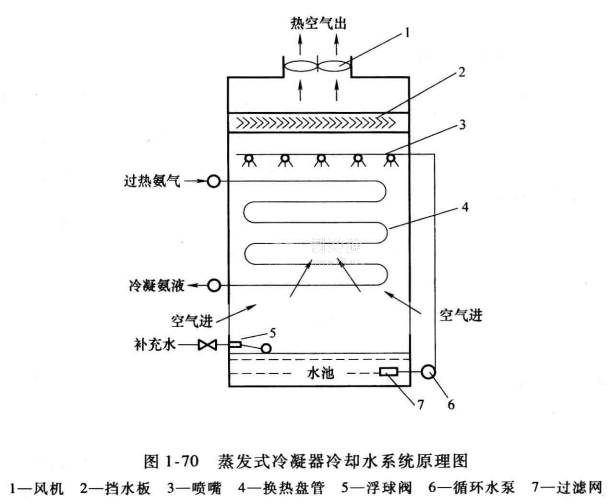

水循环系统如图1-70所示，蒸发式冷凝器主要有换热盘管、冷却水循环系统及风机三个部分组成。该设备自带的冷却水循环系统由挡水板、喷嘴、循环水泵、过滤网、水池、浮球阀组成。水池中的冷却水用循环水泵送至喷淋管，经喷嘴喷淋在换热盘管的外表面上形成一层水膜。水受热后一部分变成蒸汽由空气带走，未蒸发的喷淋水落入下面的水池中，经水泵再送至喷嘴循环使用。水池中有浮球阀调节补充水量，使之保持一定的水位。
蒸发式冷凝器利用水的蒸发潜热，以环境干空气为媒介，以环境湿球温度为温差进行热交换，具有传热温差大、换热充分等特点。采用低扬程、小功率、大流量的循环水泵，使运行费用大大降低。采用了风机强制吹风降温，冷凝水热量散发快，水温度低，制冷机排气压力降低，冷凝效率大大提高，并大大降低了电耗及水耗能量。
