卧式壳管式冷凝器常用于大、中型氨制冷系统以及冷水机组。

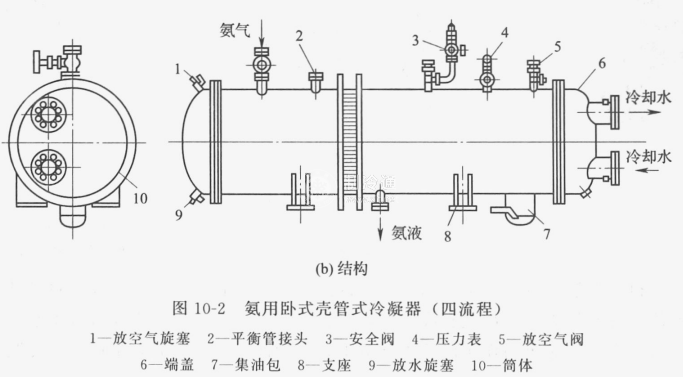

卧式壳管式冷凝器外形和接管布置见图10-2。冷却水在水平冷凝管内受迫对流，制冷剂在壳体内水平管簇外凝结。
卧式壳管式冷凝器的优点为:
①可以安装在压缩机下面，安装较紧凑;
②冷却水受迫对流，管内面积全部浸润，因此传热系数较高;
③冷却水温升可以较大，因而冷却水循环ht较小。
卧式壳管式冷凝器的缺点为:
①需要较大维修空间来清洗水垢，冷却水系统为闭式系统，不可以在运行中清洗水垢，应使用水质较好的冷却水;
②水泵耗功较大;
③体积与重量均较大。
