分体式空调器的结构特点主要是把室内和室外机组分离，各自成为一个独立的个体，由管道把制冷系统连接起来。室外机组包括压缩机、轴流风扇、冷凝器等。压缩机和冷凝器安装在室外，便于向环境排热，而且在室外较远的地方，机组噪声对室内影响小;室内机组包括蒸发器、空气过滤器、离心风机、温控器等，安装在室内，质量小，布置比较容易。

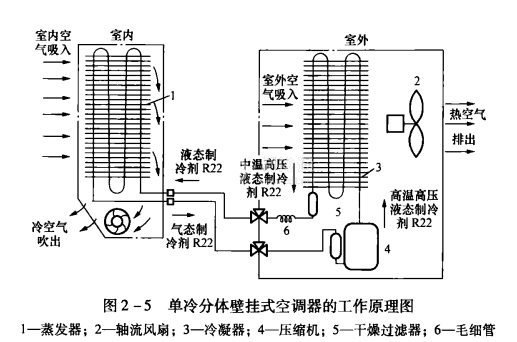

单冷分体壁挂式空调器的工作原理如图2一5所示，其工作过程如下。
从室外进入室内的液态制冷剂R22，进入室内换热器(蒸发器)中与房间的空气进行热交换。液态的R22制冷剂由于吸收房间空气中的热量由液体变成气体，其温度压力均为变化，而房间内的空气由于热量被带走，温度下降，冷气从出风口吹出。
液态R22制冷剂在室内被汽化后，进入室外侧压缩机中，由压缩机压缩成高温、高压的气体，然后排入室外换热器(冷凝器)中，高温高压的气体制冷剂在冷凝器中与室外空气进行热交换，被冷却成中温高压的液体。室外空气吸收热量后，温度升高被排到外界环境中。
由冷凝器出来的中温高压液体必须经过节流装置减压降温，使其温度压力均下降到原来的低温低压状态，一般分体壁挂式空调器采用毛细管节流。
在制冷过程中，蒸发器表面的温度通常低于被冷却的室内空气露点温度，凝结水不断从蒸发器表面流出，所以分体壁挂式空调器需要有凝结水排出管。
