冷藏船的制冷装置及系统是怎样的？

 冷藏货舱的制冷装置选用SABROE SMC10-8S型活塞式压缩机3台，每台制冷量为55.8kW(40℃/-28℃)，选用壳管式冷凝器2台，卧式贮液器2只。设肋片空气冷却器6台，附冷风机循环双速风机14台和新风换气风机3台。装置设离心式冷却水泵3台。另外，还有臭氧发生器1台，CO2气体分析仪1台,R22制冷剂泄漏探测警报器1台。制冷装置的工作，满足冷冻货-20℃,冷却货8℃的运载降温要求。运载冷却货时,新鲜空气换气次数为2次//h。全舱冷风循环次数:水果类冷却货80次//h，冻肉类冷冻货40次//h。制冷装置的运行工况及制冷机运行台数，冷却水泵运行台数及冷风机换气风机转换，可以根据运载货物种类、降温冷却、运载保温要求任意选择。

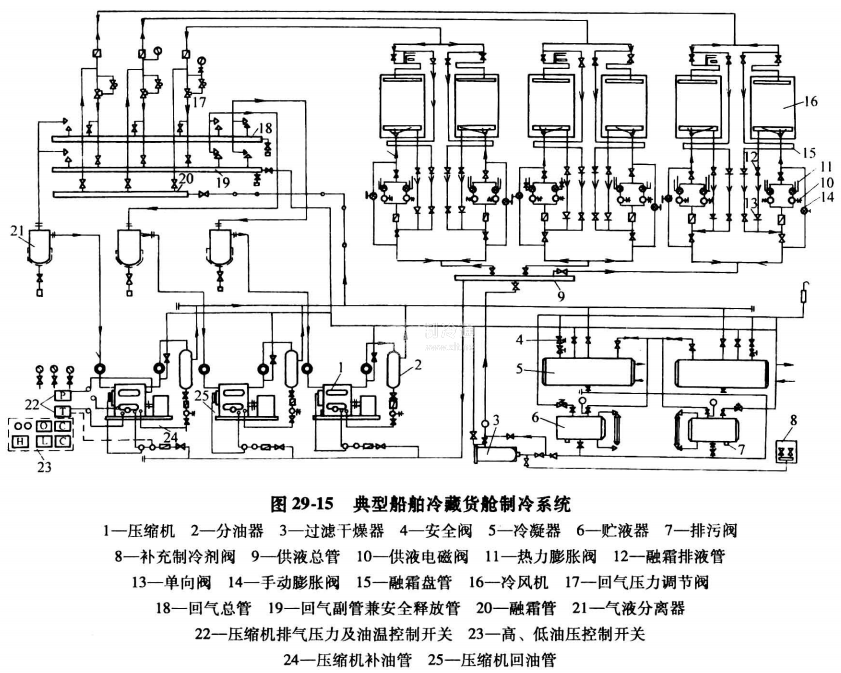

R22制冷系统的工作(见图29-15):压缩机1排出气体经分油器2和排气管进入冷凝器5, R22液化后送入贮液器6，同时经过滤干燥器3至供液总管9,供液总管分三路，每路又分别向两组空气冷却器供液。



制冷剂先经供液电磁阀10，又经热力膨胀阀11节流而送入蒸发器，汽化后的制冷剂经回气压力调节阀17，进入回气总管18或释放管19,最后经气液分离器21返回压缩机。系统中设有手动膨胀阀14。为了压缩机润滑油冷却，设有润滑油冷却器及相应的补油管24。本系统采用手动热气逆流式融霜。需融霜时，先关闭供液电磁阀、回气阀，并将热气引入融霜管20后，开启融霜阀，制冷剂即流入蒸发器。融霜后的R22经排液阀12,单向阀13流入供液总管再向其他冷藏室供液。蒸发器融下的冰霜落入承霜盘，并被另一路融霜盘管15将热气融为水，排至污水井。该路热气放热冷凝后，经单向阀流入供液总管。
