(1)设计条件 某工程房间尺寸为l4m x 14m x2.6m，位于建筑物的中间层(西南向)，顶棚、壁面及地而均有保温隔热措施。室内温湿度条件为:室温(23±0.5)℃，相对湿度50%±2%。内部发热负荷有试验机器发热量10kW, 3人，照度为800lx(相当于25W/M²)，室内无局部排气设备。
(2)总体规划 由于所处位置对高精度恒温恒湿要求不利，故在布置上设备套间方式，主室的周围为套间(缓冲空间)兼作空调机房，并保持(23±2)℃的空调要求。此外，为了防止进出时门的开闭对主室的干扰，进主室先通过前室。前室要求达到温度(23±1)%，相对温度50%±5%的水平。
(3)空调风量确定 按室内负荷(夏)为21.5kW(其中围护结构负荷占26.2%)，热湿比约+∞，送风温差<10℃，换气次数取15次/h(对应于恒温精度为±0.5℃)，确定风量为7680m³/h，相应的送风温差为8. 5℃，故出风温度为14.5℃。冬季围护负荷较小，且为负值。若采用夏季风量，经计算送风温差为3.0℃，即送风温度为26℃。新风量按30m³/ ( h·人)计，或按维持室内正压要求(取相当于1.0次/h的换气量)取新风为510m³/h。
(4)空调系统设计

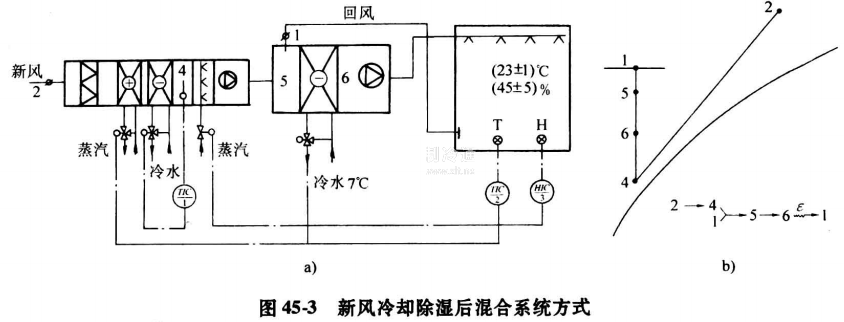

1)系统方式(见图45-3)。采用新风单独处理的定露点方式，在主空调机内经处理到室内空气露点状态的空气，与室内回风相混合，并经冷却后送入室内，在新风空调箱和主空调箱内均设有冷却器、加热器和加湿器，供调温调湿用。

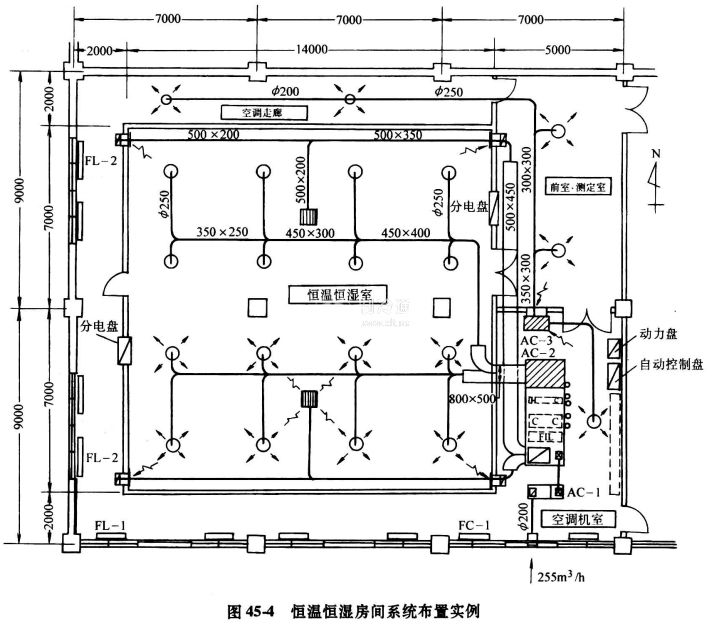

2)系统布置如图45-4所示。分别设置AC-1(新风AHU),AC-2(主AHU)及AC-3(前室用AHU)三个空调处理箱。
对于系统控制则分别根据控制精度来配置，如对室温±(2-3)℃及相对湿度±(10-15)%者用双位控制;对±(1~2)℃,± (5~10)%者采用比例控制(电气式比例动作);对于±0.5℃及± (2~5)%的系统，则采用比例+积分+微分控制(电子式PID动作)。对于AC-1系统是以湿度控制为主体，以保证送风含湿量一定;对AC-2系统则以温度为主体，除了在系统起动时有一定的热湿调节负荷外，正常运行时是比较稳定的。
