某大厦包括办公楼、高区宾馆楼层和裙房三部分。建筑面积3×10⁵㎡，高度425m,地上92层(其中包括四层设备层)，地下三层。
监控范围:制冷、空调、给排水、电力等设备的自动控制。
网络部分:采用10Mbps的以太网作为建筑物自动化系统的信息域干线网络，现场控制域采用无屏蔽双绞线PS485通信总线C-Bus。
控制点:整个建筑物总输人输出点数为18233点，总计使用1425台DDC控制器，其中大型控制器XL500 (128点)52台，中型控制器XL100 (36点)52台，小型控制器XL10 (12点)1321台(控制1321台变风量控制箱)。

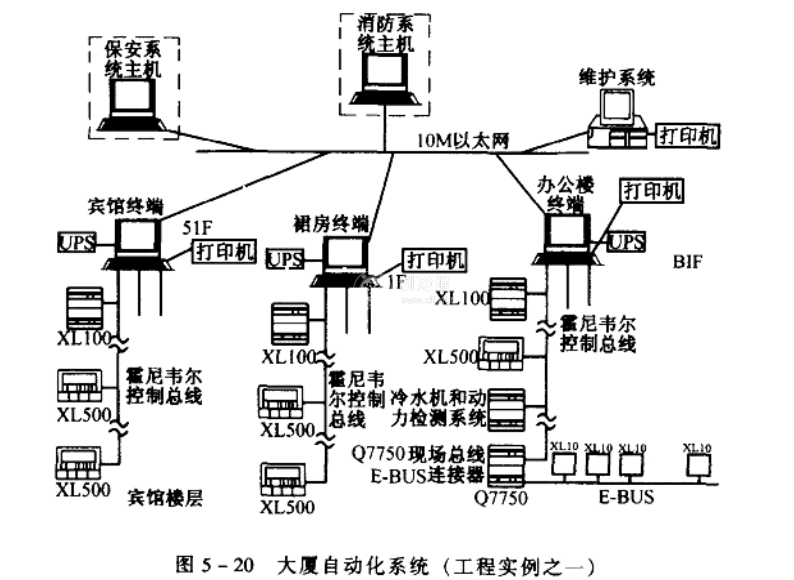

大厦监控系统见图5-20。
办公楼、裙房、高区宾馆楼层各部的控制室分别设在地下一层、地上一层和51层。以上这些设备共同对大厦空调、制冷系统中的新风机组、空调机组、变风量终端、冷冻站、热交换站、变配电站、水泵、机电设备等进行控制和管理。这几组工作站用以太网连接在一起，作为环境参数的数据库与大厦的主干通信网连接。环境数据供大厦中央管理系统使用，这是智能大厦的资源共享信息结构的特点。
此外，本建筑物自动化系统维护系统、消防系统、保安系统均连在以太网上，是内容比较全面的自动化系统。
