空调水系统的冷/热源设备和系统布置

对于超高层建筑，如果系统静水压力和水泵工作压头过大，设备和部件的承压超过承压能力，冷/热源设备通常有以下几种布置方式。

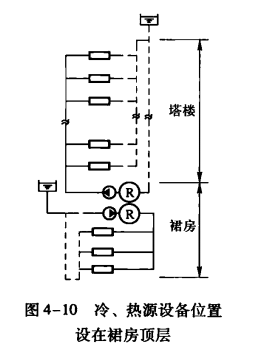

1、冷/热源设备布置于塔楼外、裙房顶层上，如图4-10所示。

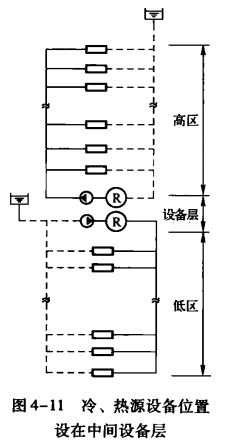

2、冷/热源设备布置在塔楼中间的设备层，如图4-11所示。

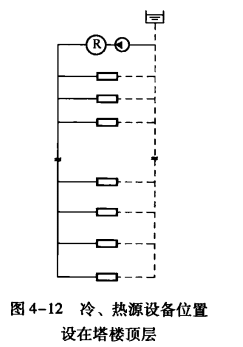

3、冷/热源设备布置在塔楼顶层，如图4-12所示。

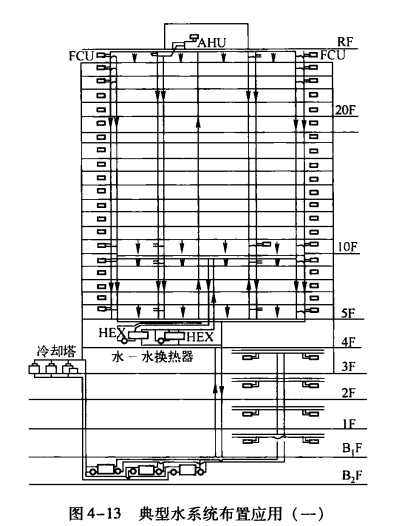

4、在中间设备层内，布置水一水换热器，使静水压力分段承受，如图4-13所示。

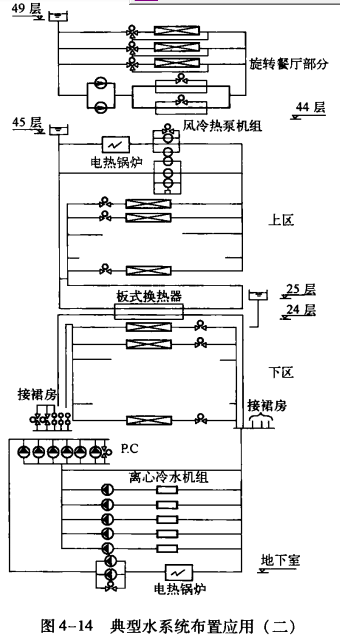

5、当高层上不超过设备承压能力的负荷量不大时，上部各层可以独立处理，如采用独立的离心冷水机组、风冷热泵机组等，以减小整个水系统所承受的压力，如图4-14所示。

采用以上几种方式时，需要注意以下事项。

①冷热源设备设在裙房顶层时，根据裙房屋面的周围环境，可以考虑水冷或是风冷冷凝器。

②采用中间设备层布置冷/热源设备时，选用风冷式冷凝器为宜。

③冷/热源设备布置在裙房顶层或中间设备层，必须充分考虑和妥善解决设备的隔振和噪声，防止噪声传播到周围环境和邻近房间。

④将循环水泵布置在蒸发器或冷凝器的出水端，可降低设备的承压。

⑤在同程式系统中，如图4-15 (a)所示的布置优于图4-15 (b)，有利于减小设备承压。

6、采用复式泵时，由于总压力损失分别由一、二次水泵负担，能有效地降低系统承压。
