带泵的连续吸收式系统

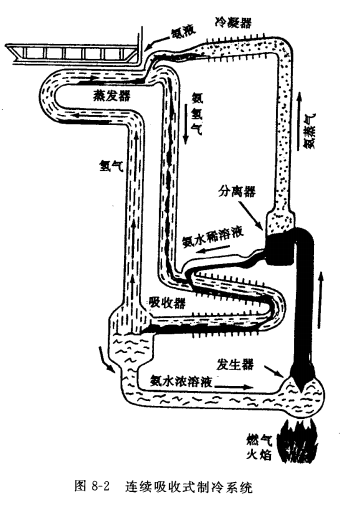

图8-2为带泵的连续吸收式冷冻系统。采用所作为制冷剂，氨水稀溶液作为吸收剂。可用任何加热方式,但以天燃气、水蒸气或液化石油气为最佳。

此系统在两个压力下和运行。高压侧压力为1484~2174kPa, 而低压侧压力为380~518kPa。高低压侧靠止回阀、液封泵和其他控制装置分隔。运行系统包括发生器，冷凝器、蒸发器和吸收器四部分。

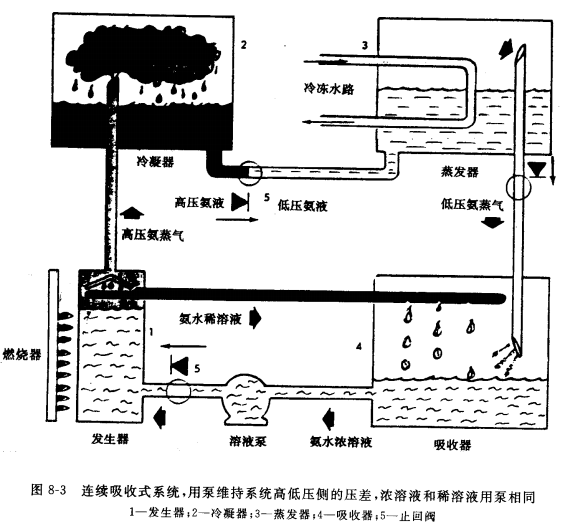

图8-3中发生器被立式燃烧器加热。加热使液体汽化，氨液变成气体。氨气通过管路上升到空冷冷凝器。在冷凝器中，氨气的热量被流经冷凝器的空气带走。氨气凝结成液体，此液体将成为制冷剂。高压液体制冷剂进入蒸发器。在蒸发器中，水通过管东，并从冷却面带走执重。来自水管的热量传递给液体制冷剂。管中水返回需要被冷却的区域。在低温下，水将从被冷却区吸收热量。

制冷剂从冷冻水环路中吸收热量，使自身沸腾而变成气体，气体制冷剂由被冷却的溶液吸收器吸回，并把热量排向外部空气。然后，液体制冷剂由溶液泵送回，经预热后进入发生器，反复进行循环。
