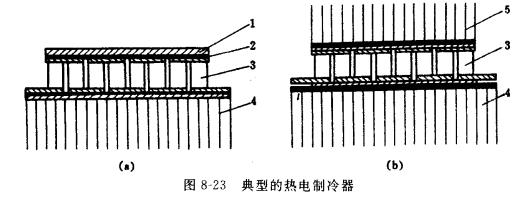

图8-23(a)的热电堆使用时,两个端面与散热器之间采用的绝缘措施常有以下几种，
(1)在铀连接片和散热器之间放一薄层云母片(或涤纶薄膜 ) ,为了保证良好的热接触 ,涂一短层导热硅脂并轻微加压。
(2)散热器用铝制,对表面进行阳极氧化处理,其优点是绝缘层薄 ,并能 耐 1000V电压。
(3)在冷、热端面上涂一层低热阻的高强度绝缘漆,也能取得理想的导热和绝缘效果。热电制冷器在使用时,必须注意先装上冷却热端的散热器或接上冷却水源,然后才能接通电源制冷,否则会遭 致热电堆的损坏(时间 长了会使热电堆的钙焊处熔化而造成断路 )。
按使用条件不同,散热器取不同形式。条件许可时最好使用流水冷却,散热器做成大小形状不等的水箱。如果使用条件限制只能用自然对流或强迫通风散热,散热器就做成不同形式的金属散热叶片。当制冷器功率不大时,可以用欲冷部件的机壳散热，在制冷器是瞬时或不连续工作的场合,可以用某些低熔点盐类来散热,这些盐类在熔化时吸收一定的热量 (熔化潜热), 而温度不上升。

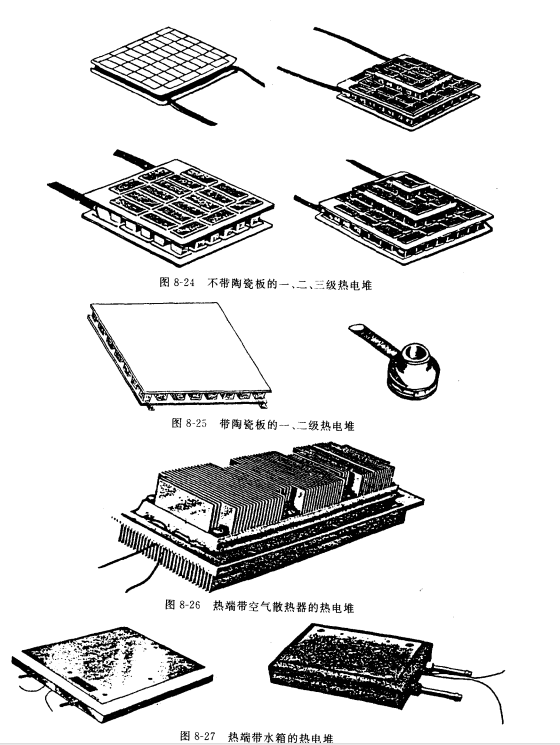

目前,由于热电制冷器的应用已非常广泛,因此在热电堆商品化的基础上,制造厂预先给各种热电堆配上合适的冷却水箱,制成了规格各异的小型热电制冷器,供用户选购。根据产品说明书的要求,只要给制冷器接上合适的直流电源和冷却水源,就可给被冷却物提供一个方便的人工冷源。图8-24 至图8-27为几种不同的热电制冷器结构。
