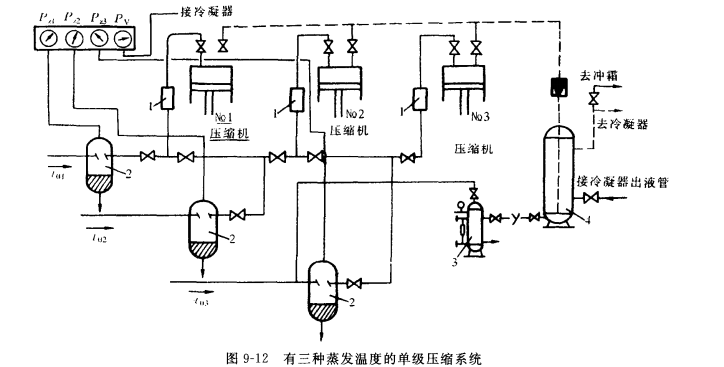

图9-12所表示的是具有三种蒸发温度的单级压缩系统,系统里三种不同的蒸发温度各自有一个对应的压缩机,某一蒸发温度的蒸气,经过氨液分离器2并沿着其吸气管进入压缩机。在吸气总管上有风门可以控制蒸气进入该蒸发温度的压缩机里去,也可以通过总管上阀门的控制,让其他压缩机来替代这种蒸发温度的压缩机。显然这种把压缩机吸入端用共同的管道连接起来以后,使压缩机既能吸入某一蒸发温度的蒸气,又能适用于另一蒸发系统。这对于运行调度、排故维修是十分有利的。
压缩机吸气阀前应有气体网状过滤器,它在保护压缩机免受磨损上有很大作用,应定期清洗,特别是新投入运行的系统。我国系列化标准开启式压缩机均自带有气体过滤器,至于前面是否还要设置过滤器,则由设计人员以具体情况而定。
压缩机排气阀后可装接止回阀,用以防止冷凝系统中的高压制冷剂反向串回压缩机和低压管道,起到一定的保护作用,当采用自动控制时,这止回阀尤其重要。
压缩系统的排气管一般只设一条总管,这是由于制冷系统的冷凝压力只有一个的缘故。
这种单级压缩具有不同蒸发温度的系统一般适用于服务性的中小冷藏库。库温要求不很低,一般在-10~-15℃为库温下限,货物贮存期不太长的冷藏库多采这种形式。这种系统在冬季及秋末春初时,库温降得较低可达-20℃以下,而在夏季库温一般都在-15℃以上。
这种冷藏库系统的投资少,操作及维修简便。如果生产旺季在秋天或冬季,或者在纬度较高的寒冷地区采用是合适的。如果要求夏季有较低的库温,或生产旺季发生在夏天及炎热地区还是采用双级压缩制冷系统。
