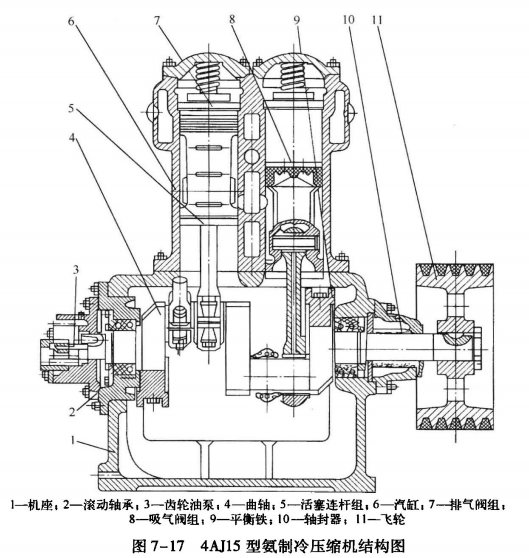

如图7-17所示为4AJ15型氨制冷压缩机结构图。4AJ15型压缩机是立式单作用、顺流式氨制冷压缩机，属于老系列产品，其装配程序如下:
1、将曲轴组合件，利用专用工具夹具把曲柄撑好，然后将曲轴轻轻敲进曲轴箱机座孔中，旋紧螺母(有的制冷压缩机没有)，再装上平衡铁及保险垫片，并用螺丝刀将平衡铁上紧，弯曲保险垫片，旋转曲轴，以轻快为宜。
2、用400号或600号金刚砂将排气阀座和汽缸上端口平面对研，作好记号，表面粗糙度达到10µm。然后用煤油清洗擦净表面，将双头螺栓一头涂上白油漆埋下，放上汽缸平面与机座之间的垫圈，把汽缸装上，旋紧螺母。
3、活塞销孔用铰刀(三角刮刀)把孔铰准，与活塞销配合应符合浮动式配合要求，同时清理修整活塞环槽。
4、将活塞放在冷冻油中加热之后取出，把活塞销对准连杆小头与活塞的三孔，用木榔头轻拍进活塞销，同时装上活塞销两端弹簧圈，装好后的连杆活塞应能自由转动。
5、将活塞连杆组用煤油洗净后，把汽缸内表面和活塞外表面涂上冷冻油，把曲轴销旋到上面对准所装活塞连杆的汽缸，用专用工具把活塞连杆吊入，并确定位置不要把轴瓦碰坏。带上下轴瓦，穿上连杆螺钉，旋紧冕形螺母。检查间隙，安装皮带飞轮，旋转曲轴，松快为宜，记下号码。
