1、流量控制

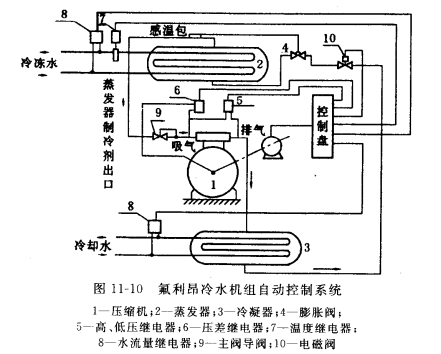

图11-10中,使用冷冻水作为载冷剂的蒸发器,制冷剂在管内蒸发,循环水在管外流动,为控制制冷剂在管路的流量 ,采用了较简单的温度式膨胀阀 4。膨胀阀的感温包安装在蒸发器的制冷剂出口管路上膨胀阀则安装在给蒸发器供液的管道上,在膨胀阀前的供液管道上装有电磁阀10,它的电路与压缩机的电路连锁 ,当压缩机起动时,必须待压缩机运转后,电磁阀的线圈才通电,开启阅 门向蒸发器供液,使压缩机易于起动。反之,停机时,首先切断电磁阀线圈电路 ,关闭阀门停止向蒸发器供液后,再切断压缩机电源,这样当再次起动压缩机时,可避免产生液击现象 ,自动保证制冷压缩机起动和停机。
2、吸气压力的控制
采用主阀一导阀组9控制。它安装在压缩机吸气管与蒸发器制冷剂出口管道之间 ,当主阀阀后压力(吸气压力) 高于额定值时,恒压导阀关闭 ,切断主阀活塞上部的气路 ,主阀关闭 ,保证吸气压力不超过允许数值。防止吸气压力过高 而使压缩机配用的电动机过负载。
3、高低压继电器——吸排气压力保护
它分别接于压缩机排气管和吸气管上,目的是防止压缩机排气压力过高和吸气压力过低。
4、压差继电器一油压保护
压差继电器连接于制冷压缩机油泵出口端与压缩机曲轴箱之间 ,用于防止油压过低,压缩机润滑不良。
5、温度继电器一防止冷冻水冻结
温度继电器7安装在壳管式蒸发器的冷冻出水管路上,以防止冷冻水冻结。一般将水温控制在2~3℃之间 ,当温度过低时停止制冷机运转。温度继电器的感温包应插入冷冻水管路中,合理则控制不准确。
6、水流量继电器
水流量继电器8分别安装在蒸发器与冷凝器进水管及回水管之间 ,当茹发器或冷凝器的冷却水量过低时,自动停止压缩机运转 ,以防 蒸发器冻结或冷凝压力过高。
