卸载控制法
根据被冷却物体热负荷的增减,投入或切除部分压缩机或调节多级压缩机气缸进气或解除其工作状态的方法,称为压缩机卸载控制法。常用的缸载控制法有两种,即分级调节和延时调节法。

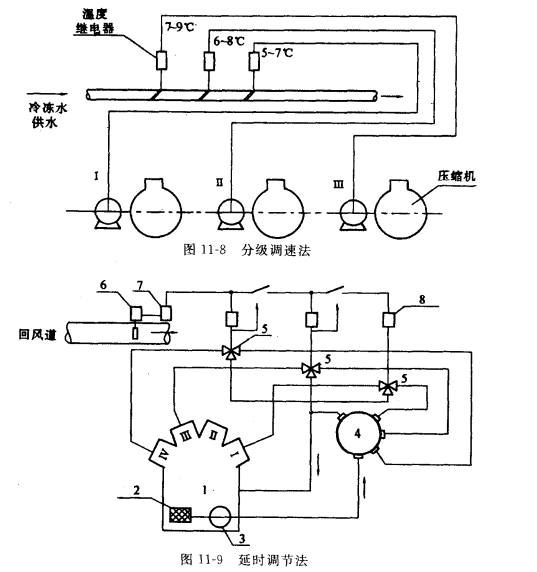

①分级调节法。分级调节法就是将被控参数(冷冻水出口温度,制冷压缩机的吸气压力等),分为若干级,每级装一个温度继电器或压力继电器整定各自不同的给定值,以便控制各台压缩机或各个气缸的启停。图11-8为三台同型号的制冷压缩机,负责供应5~9℃的冷冻水，采用分级调节 ,在冷冻水总出水管上装三个幅差为2℃的温度继电器,其整定值分别调至 5℃、6℃和7℃ ,这样,当冷冻水温达到5℃时,三台制冷压缩机全部停止运行 ,当冷冻水温达到9℃时,三台制冷压缩机全部投入工作。
分级调节法的控制系统简单,但要求继电器的幅差值相当小,其分级数目也不能过多,而且控制精度不高。
②延时调节法。延时调节法与分级调节法不同,它采用一个继电器控制被调对象 ,当被控参数达到上限或下限值时,发出增载或卸载信号,但需经一定时间延时,方能对压缩机或气缸进行控制。图11-9所示的空气调节系统,由八缸制冷压缩机带动直接蒸发式空气冷却器，房间空气温度要求维持在19℃~21C℃范围内,在回风 道安装有温度继电器,其整定值的上、下限分别为19℃和21℃ ,当回风温度达到21℃时(即室温),经过一定延时,逐次开启电磁三通阀 ,给气缸的卸载 装置供油,使气缸投入工作,反之,当回风温度降低到19℃时,经过一定的延时,逐次关闭电磁阀 ,使气缸印载装置回油,气缸则处于不工作状态。
压缩机电动机的变速调节
通过电动机变速调节,也可以达到压缩机能量调节的日的,能量调节就是调节压缩机的制冷量,并经常与热负载保持平衡,减少压缩机的启停次数。
目前由于变频技术的发展,交流电动机采用了变频变压调速,可以达到无级调速,其效率高,在一定范围内起到连续能量调节的效果。根据三相感应电动机转子转速与电流频率的正比关系式,只要改变频率,转速便可随之而变化。
