氯化锂湿度传感器的突出优点

结构:氧化锂湿敏电阻是利用吸湿性盐类潮解,离子导电率发生变化而制成的测湿元件。由氧化锂感湿膜电极,基片和引脚组成,其结构如图3-13所示。

工作原理:氧化锂是一种离子型电解质盐,通常与聚乙烯醇组成混合体,其他和盐溶液具有低的蒸汽压,在同一湿度下与水的饱和蒸汽压特别大,因此,极易吸湿,也极易脱湿。氨化锂在吸湿或脱湿过程中,感湿膜中氧化锂的电解平衡会移动,导电性能变化,即阻值变化。当溶液置于一定温湿场中,若环境相对湿度较高,溶液将吸收水分,使浓度降低,溶液电阻率增高;反之,环境相对湿度变低时,则溶液浓度升高,其电阻率下降,从而可以间接测量出气体中的相对湿度。

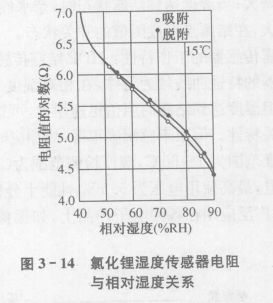

特性:氯化锂湿度传感器测量范围为(10~95)%RH,在(50~80)%RH相对湿度范围内,电阻和湿度呈线性变化关系,工作温度为-10~50℃,响应时间小于60s。氯化锂湿度传感器的湿度-电阻特性曲线如图3-14所示。氯化锂湿敏元件的优点是滞后小,不受测试环境的影响,测量精度达(±2~5)%RH,但其耐热性能差,不能用于露点温度以下测量,其重复性不理想。

氯化锂湿敏具有的突出的优点是长期稳定性极强，因此通过严格的工艺制作，支撑的仪表和传感器产品可以达到的精度，稳定性强是产品具有良好的线性度、精密度、一致性和长期的使用寿命的可靠保证，特别适合房间空调系统使用。其线性曲线如图3-14所示。
