焊接等径斜三通的制作步骤

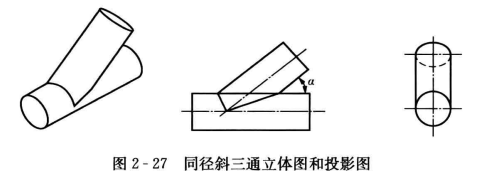

如图2-27所示为等径斜三通的立体图和投影图。

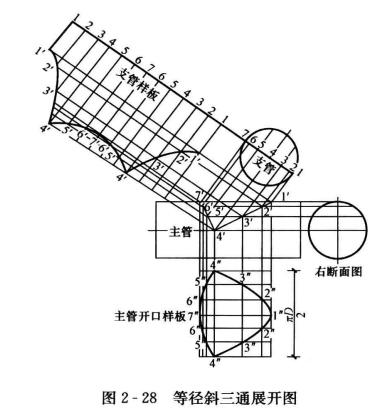

从图中可知支管与主管的交角为a，其展开图(图2-28)的作图步骤如下:

1、根据主管和支管外径，及其主支管的相交角a画出等径斜三通的正立面投影图。

2、在支管的顶端画半圆并6等分，由各等分点向下画出与支管中心线相平行的斜直线.使之与主管右断面上部半圆6等分线相交得直线11'、 22'、 33'、 44'、55'、66'、77'，将这些线段移至支管周长等分线的相应线段上，得到点1’、2'、3'、4'、5'、 6'、7'、 6'、5'、 4'、3'、 2'和1'，用光滑曲线将这些点连接起来，即是支管的展开图。

3、将等径斜三通正立面图

上的交点1', 2', 3', 4', 5', 6', 7，向下引垂直线，与半圆周长(πD/2)的各等分线相交，得到点1", 2", 3", 4", 5", 6"和7"，用光滑曲线将这些点连接起来，即是主管开孔的展开图。
