应变式力传感器分类

被测物理量为荷重或力的应变式传感器,统称为应变式力传感器,主要用作各子冬与材料实验机的测力元件、发动机力测试,水坝坝体承载状况监测等。应变式力传感器要求有较高的灵敏度稳定性,当传感器在受到侧向作用力或作用点发生轻微变化时,不应对输出有的影响。

1)圆柱(简)式力传感器

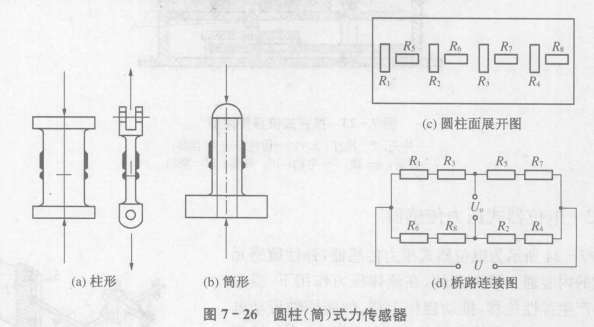

图7-26(a)、(b)所示为柱式、筒式力传感器,应变片粘贴在弹性体外壁应力分布均匀的中间部分,对称地粘贴多片,电桥接线时应尽量减小载荷偏心和弯矩的影响,图7-26(c)、(d)所示为贴片在圆柱面上的位置及其在桥路中的连接,R₁和R₃串接,R₂和R₄串接,并置于桥路对臂上,这样可以减小弯矩影响,横向贴片起温度补偿作用。

2)环式力传感器

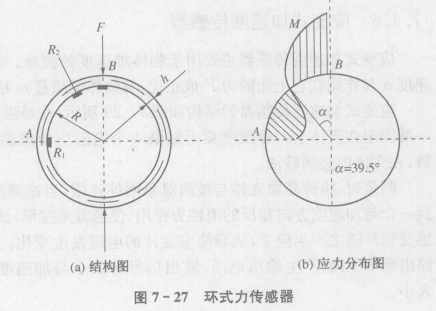

图7-27所示为环式力传感器结构图及应力分布图。与柱式相比,应力分布变化较大，且有正有负。对于R/h>5的小曲率圆环，A\B两点的应变分别为

测出A\B处的应变,即可确定载荷下。

由图7-27(b)的应力分布可以看出,Rs应变片所在位置的应变为零,故R,应变片起温度补偿作用。
