光电伏特型光电元件原理

光电池结构原理

光电池是有源器件,这种器件受到光照时就产生一定方向的电动势,不需要外部电源供电。光电池的种类很多,有三光电池、氧化亚铀光电池、硫化匀光电池、硫化锅光电池、钳光电池、硅光电池、砷化镓光电池等。用可见光作为光源的光电池的常用半导体材料有硒和硅等。

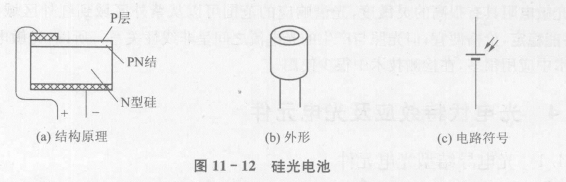

图11-12所示的是硅光电池的结构原理、外形及电路符号。它是用单晶硅制成的，在一块N型硅片上用扩散的方法掺入一些了型杂质而形成一个大面积的PN结,P层很薄,从而使光能穿透到PN结上。由于光线的照射,使P区带正电荷,N区带负电荷,从而在两区之间形成电位差,即构成光电池,若接于外电路中就可产生电流。
