线间转移(InterlineTransfer)传感器图例介绍

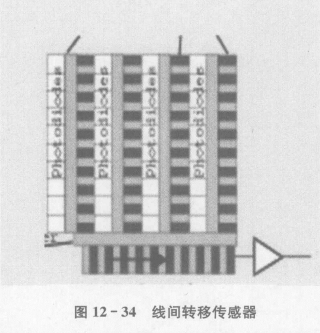

图12-34所示为线间转移(JnterlineTransfer)传感器。

线间传感器架构将生成光的电荷转移到紧临像素的屏蔽区域。传感器失去了图像敏感区域,但速度却得以提高。

在线间图像传感器中,光敏感和读出功能是分开的。每个像素被一个屏项了光线的垂直CCD(VCCD)包围,该VCCD可以转移电荷,这使得线间传感器能在捕捉一帧图像的同时将前一幅图像移走,从而实现了内置的电子快门能力。线间传感器的开发时间晚于全帧和帧传输传感器。随着线间技术的成熟,它已经能够提供机器视觉所需的更高的分辩率和更高的帧速率。如今,线间传感器是3D物体成像最常用的传感器形式,其应用包括确认电路板上放置了正确的元件,或者检验封装后的IC,以确保引线没有弯折。

总而言之,线间转移传感器提供了VGA到百万像素级的分辩率,以及很高的全阱容量。它们还具有低噪声.大动态范围.快门电子化,高帧速率和低污迹等特点,可以实现短时曝光。
