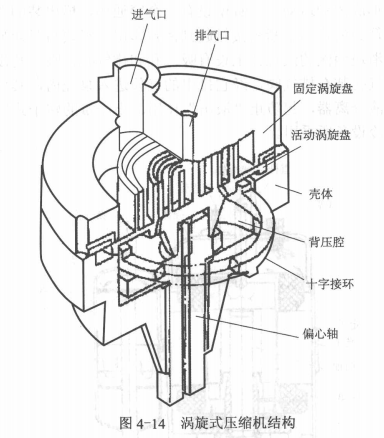

涡旋式压缩机具有零件少、体积小、重量轻、效率高、噪声低等优点， 近年来制冷量从8 000~14 400W的柜式空调器已广泛采用这种压缩机，使用效果良好。其内部结构如图4-14所示。在仅开设 进、排气管接头的密封壳体内，上部 装设由固定涡旋卷体和回转涡旋卷体构成的涡旋副，下部 装设电动机。涡旋副与电动机共用偏心主轴。固定涡旋与回转涡旋有上几条哮和线，将涡旋副的空间分割为几部分。涡旋副外侧空间与吸起口相通，中心部位与排气口相同，外侧与中心间由啮合线构成2 ~ 3个月牙形封闭空间。
为了防止回转涡旋自转 ，在回转涡旋盘的下部有十字连接环(又称自转环)。该环上部和下部的突肋分别嵌在回转涡旋盘下面的和壳体的键槽内。
在涡旋副端部装有端部密封，用于封闭固定涡旋卷体和回转涡旋卷体的轴向间隙。回转涡旋被驱动的部位是嵌于曲柄轴的偏心轴套中的，回转涡旋运转时，由于离心力或反压缩力作用，可增加曲柄轴的半径，使回转涡旋与固定涡旋在哮合处紧密相贴，从而封闭涡旋体侧壁间的径向间隙 ，防止月牙形空间压缩气体时沿周边泄漏。
壳体底部有润滑油。在偏心主轴下端能排出气体的离心泵及壳体腔与背压腔间的压差作用下，使油沿轴上加工的油道上升到轴承，并经背孔流向压缩机，令轴承、涡旋副螺旋面 都得到润滑。大部分的润滑油在壳体中分离流回下部。
