整体式空调的基本组成

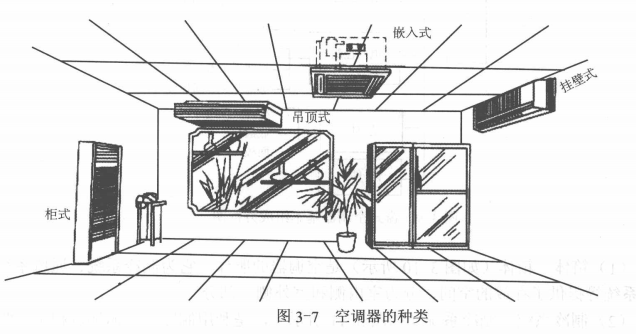

目前空调器的种类很多，除了窗式外还有一些图3-7所示，它们的主要组成、工作原理与电冰箱基本相同。空调器分整体式和分体式两大类，其基本组成有箱体、制冷系统、通风系统、电器控制系统和辅助器件等五大部分。

整体式空调器的基本组成

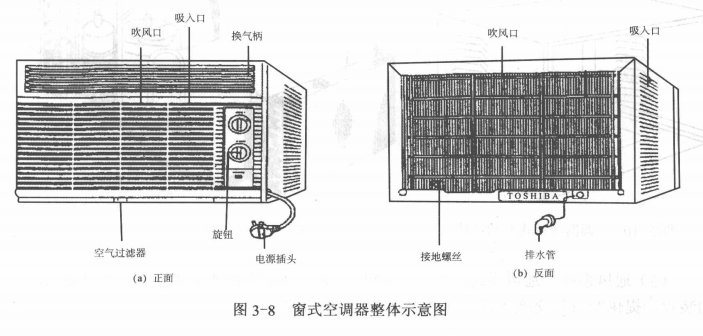

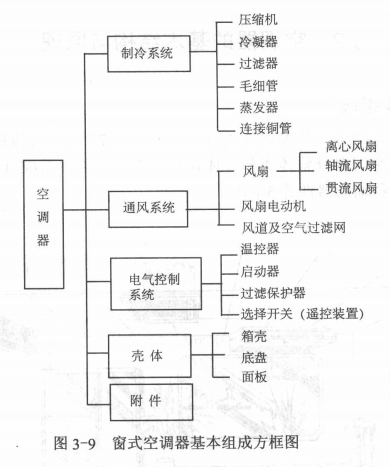

图3-8为整体式（窗式）空调器的示意图，窗式空调器的组成方框图，如图3-9所示。

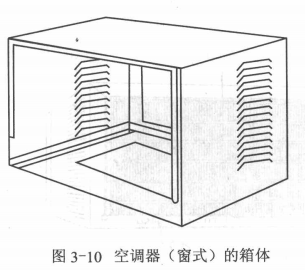

①箱体   箱体（如图3-10所示）是空调器的躯体，它为制冷系统、通风系统、电气控制系统等提供了存放的空间，分为室内侧和室外侧两部分。

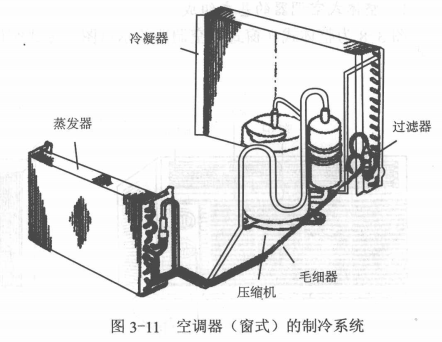

②制冷系统    制冷系统（如图3-11所示），是利用制冷剂在循环过程中的吸热和放热作用，将室内的热量转移到室外介质（空气）中去，使室内温度降低，达到调节温度的目的。

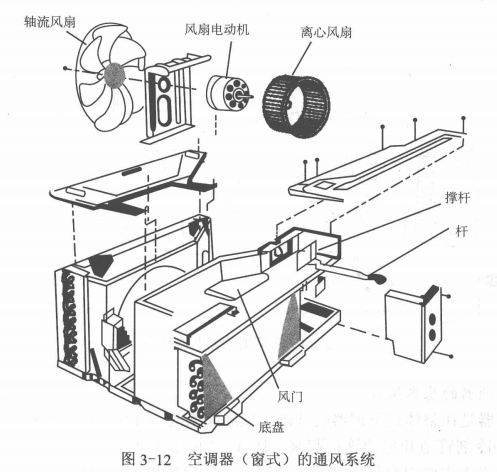

③通风系统   通风系统（如图3-12所示），是制冷系统中热交换（蒸发器与冷凝器）的装置，提供空气热交换条件以达到调节空气气流的目的。

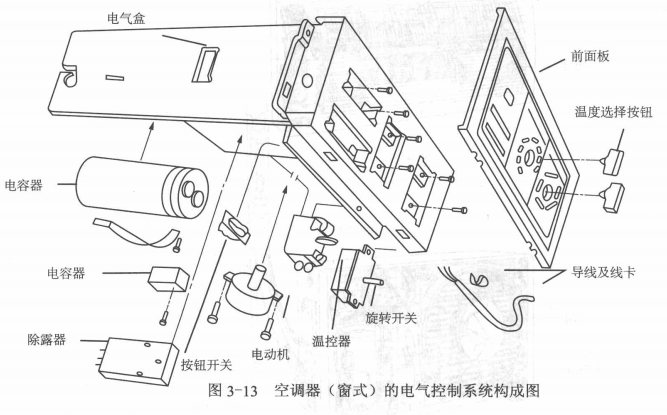

④电气控制系统   电气控制系统（如图3-13所示），是用于保证制冷系统、通风系统按照不同的使用要求自动而安全将室内温度控制在一定范围内。

⑤辅助器材   辅助器材如图3-14所示，是为了完善和适应空调不同要求而设置的设备。
