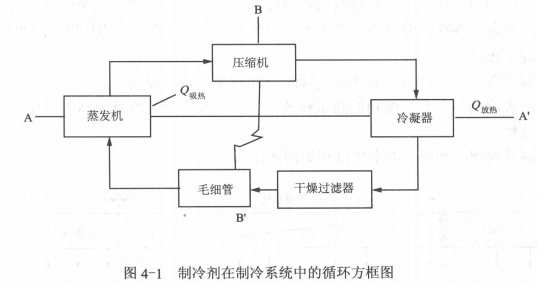

制冷系统是电冰箱、空调器和中小型冷库“制冷”的重要系统，主要由压缩机、冷凝器、干燥过滤器、毛细管(或膨胀阀)、蒸发器等部件组成。其中，压缩机在制冷系统中起到压缩和输送制冷剂的作用，是系统的动力装置，毛细管或节流闪是节流降压装置;冷凝器和蒸发器是热交换装置，过滤器起除掉系统中的水分和滤去杂质的作用，是系统制冷剂的净化装置。制冷剂在配有连接管道的封闭系统内循环工作，如图4-1所示。
在图4-1中，水平线AA'的上半部为气相区，下半部为液相区;垂直线BB'的左半边为低压区，右半边为高压区。为了便于记忆，其口决为“上气下液,左低右高。
制冷循环的工作过程

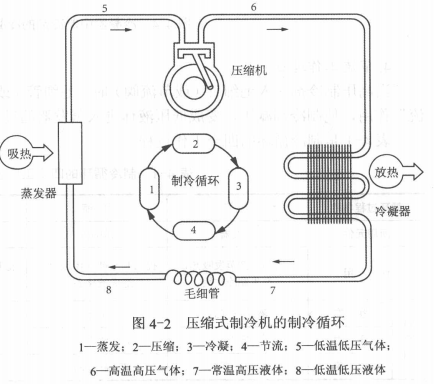

制冷剂在制冷系统中的整个循环工作可分为蒸发、压缩、冷凝和节流四个过程(如图4-2所示)，它是由液体变气体、又由气体变液体，通过反复变化来进行循环的。
1、蒸发工作过程

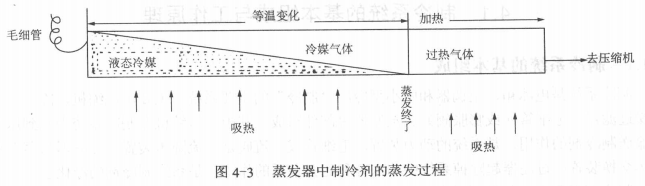

进入蒸发器的低压制冷剂液体，立即蒸发气化，吸收被冷却空间的热量，使冷却空间的温度降低，制冷剂本身变成低温低压蒸汽的过程，称为蒸发过程过程。在蒸发器中，制冷剂的蒸发工作过程如图4-3所示。
2、压缩工作过程
要使制冷剂循环使用，必须将节发器内低压制冷剂蒸气收回到压缩机的汽缸中，经过压缩变成压力和温度都较高的气体，再压缩到冷凝器中去的过程，称为压缩工作过程。
3、冷凝工作过程
在冷凝器内，高压高温的制冷剂气体与冷却介质(空气或水)进行热交换，把制冷剂在蒸发器内所吸收的热量和压缩功的热量释放出去，使高压蒸气冷凝为高压液体的过程，称为冷凝工作过程。

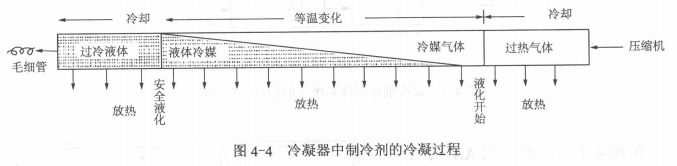

在冷凝器内制冷剂发生的变化过程如图4-4所示。
4、节流工作过程

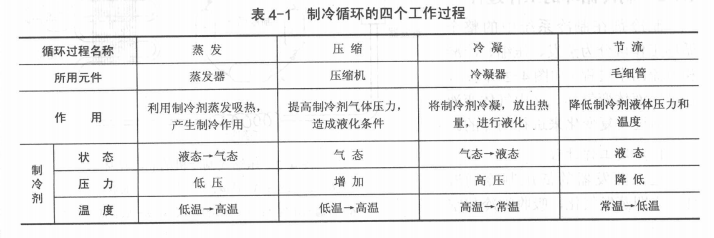

当高压制冷剂流入毛细管（或节流阀)时，毛细管（或节流阀)具有减少液体流量的“节流”作用，使制冷剂减压，变成低压液体进入蒸发器的过程，称为节流工作过程。表4-1是制冷循环的四个工作过程。
