干湿式冷却塔

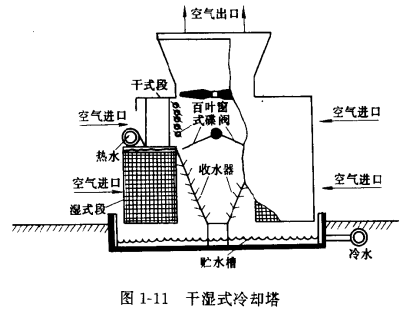

这种塔为湿式塔和干式塔的结合。如图1-11所示，干部在上、湿部在下，也有的塔四面进风，相对两边为湿部;另外两边为干部。采用这种塔的目的，部分是为了省水，但大多数是为了消除从塔出口排出的饱和空气的凝结，因而造成塔周围的污染。

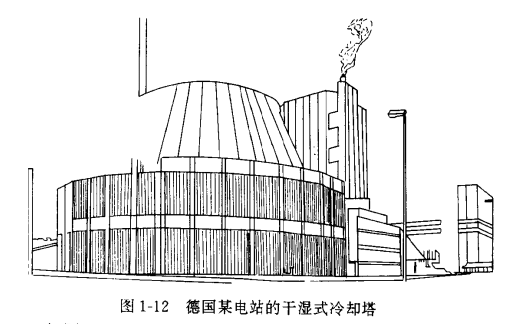

图1-12为德国某电站的干湿式冷却塔。如图1-11所示，从塔下部湿段排出的湿空气，在同塔周围的冷空气接触后，即变成过饱和的空气而凝结，形成雾，造成污染。如果像图中那样，塔上部加干段，则由塔下部湿段排出的饱和湿空气，流经干段时，会被加热而变成不饱和的空产。因而出塔后不会凝结。

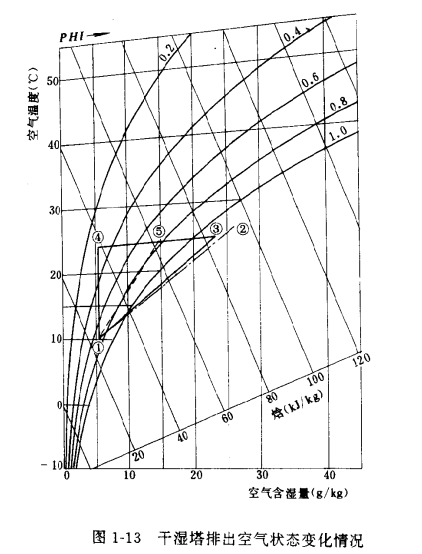

    如图1-13所示为干湿式塔的排放空气状态变化情况的示例。图中弯曲线为相对湿度。

①为塔周围大气状态。②为湿塔时，从塔出口排出的湿空气状态，由于过饱和，水蒸气

凝结形成雾。③为干湿式塔中，湿段出口的空气状态。④干段后的空气状态。可以看出，从①变到④时，空气含湿量不变，只是温度升高。然后与从湿段来的空气混合，变为状态⑤，从塔出口排出。相对周围空气状态，⑤点空气状态处在非饱和区，所以从干湿式塔排出的湿空气不会结雾，这就是加干段的作用。干段水量一般为总水量的20%~25 %。
