埋置式温度保护器的结构特点

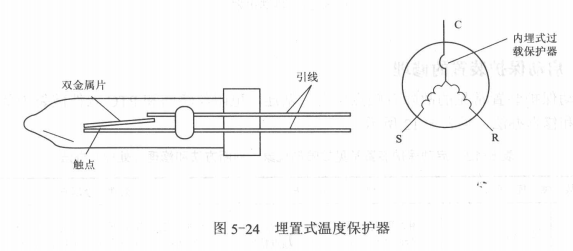

1)埋置式温度保护器结构特点    埋置式温度保护器是制冷设备中的又一种机内埋置式温度保护器。它能在压缩机过载时自动切断压缩机电动机电路。机内埋置式温度保护器主要由和触点和双金属片组成，它的结构如图5-24所示。内埋式温度保护器常用于制冷量450W以上的空调器中,其优点是感受温度敏捷(能直接感受到绕组的温升)，缺点是,出现故障后，因它封焊在压缩电动机内，更换困难。

 2)埋填起温度保护器的工作原理    埋吐式温度保护器的优点通过引出线趾接在电路中,当压缩电动机异常运行绕组的温度升高时,双金属片感受到温度而变形切断电路，电动机停止运行。当绕组温度下降后，双金属片恢复原状，触点闭始运转工作。

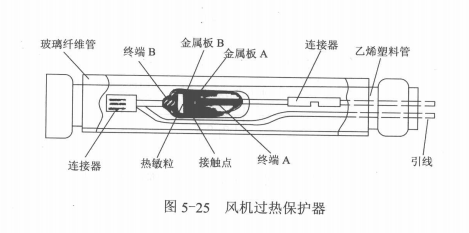

此外，还有风机过热保护器和热继电器等。风机过热保护器是一种空调器风机中的温度保护器(图5-25所示)。当风机堵转、过流、过热时，温度保护器断开电护作用。其工作原理与埋置式温度保护器相似。

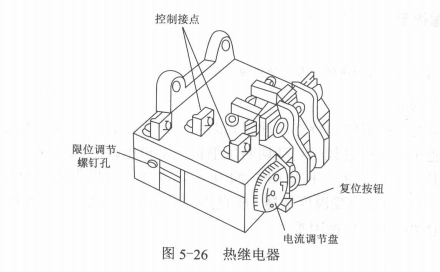

热继电器是一种用于对三相电动保护的装置(图5-26所示)，是利用电流热效应动作的。其工作原理与电冰箱、空调器的过电流、过温升保护继电器相似。
