常用的压力敏感元件

在制冷与空调系统中,压力和温度之间有一定的对应关系,往往利用控制蒸发压力的方法来控制蒸发温度;另外在生产中要控制压力容器和制冷机器在一定的压力范围内工作,也有必要对压力进行检测和控制。因此,压力也是制冷与空调系统中一个重要的测量参数。

1.薄膜

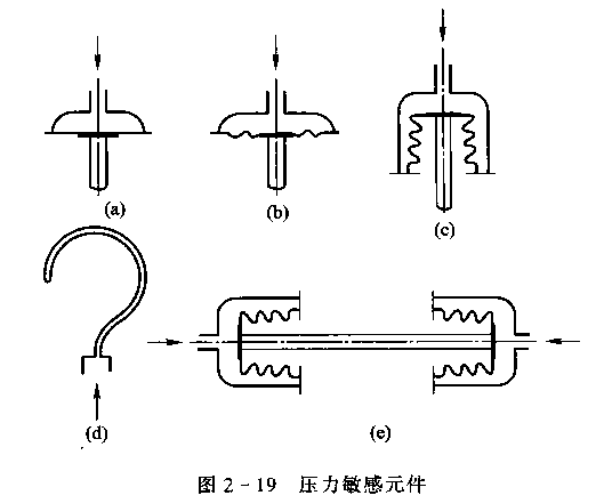

薄膜的形状有平薄膜.波纹薄膜,如图2-19(a)、(b)所示。材料可以采用金属、橡胶、塑料等,在氨制冷系统中多用不锈钢薄膜。薄膜的形状有方形和圆形,其边缘固定。当薄膜两面承受不同压力时,膜片中心将凸向压力较低的一面,凸起的中心输出一个位移信号,在

检测0.1MPa以下的低压时,压力和薄膜中心位移成线性关系。

2.波纹管

波纹管是用金屑片压制成折皱形圆柱状,如图2-19(c)所示。其一端封闭成为底部并与传动机构相接触,另一端固定。当通入工作介质后,介质压力变化使波纹管伸长或缩短,从而输出位移信号。图2-19中(e)所示为压力差检测元件,传动杆将随两端压力差变化而移动。波纹管一般用在检测压力为0~1MPa的场合。

3.弹簧管

弹簧管是将一根截面为椭圆或扁图形的管子夸成弧形,一端封闭成为自由端，另一端固定并通入被测压力。如图2-19(d)所示,当管内通入压力后,管子截面有变成圆形的趋势，弹簧管向外扩张变形,自由端产生偏转,输出角位移信号。弹簧管的测压范围很宽,可用于检测0~100MPa范围内的压力。
