1.电接点水银温度计

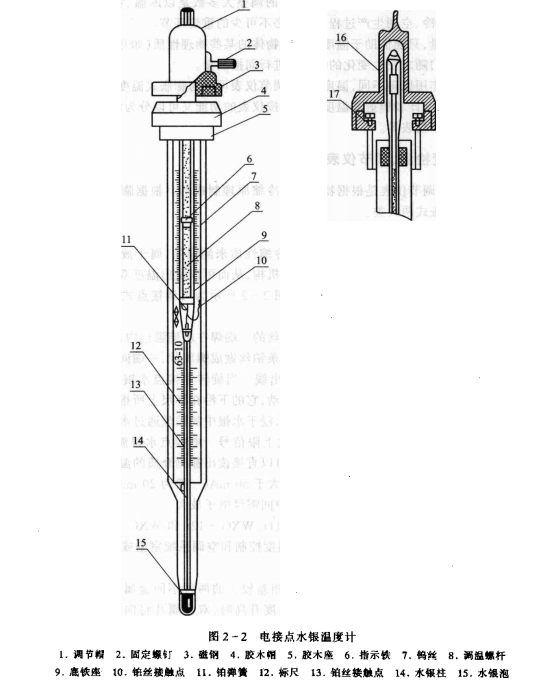

电接点水银温度计是利用水银液体的热胀冷缩性质来测温的,属于液体膨胀式温度计。这种普通计与普通的水银温度计相比,增加了调节机构,从而可以发出温度双位调节信号。电接点水银温度计有固定接点式和可调接点式两种。图2一2所示为可调接点式电接点水银温度计结构图。

电接点水银温度计有两条铂金属丝,一条铂丝的--端焊在玻璃温包内,使铂丝浸于温包的水银中,另一端烧结在玻璃外壳上作引出线。另一条铂丝做成螺旋状,一端同钨丝一起固定在指示铁下端,另一端烧结在玻璃外壳上,作钨丝的引出线。当旋转电接点水银温度计上部的磁钢套时,指示铁能随着在上标尺刻度范围内做上下移动,它的下沿在标尺上所指出的即为给定值。当被测温度上升到给定值时,水银柱面和钨丝相碰,浸于水银中的铂丝通过水银与钨丝接通。对于外电路来说,相当于通过水银触点发出一个温度上限信号。电接点水银温度计有上、下两个标尺,上标尺用于指示温度的给定值,通过下标尺可以直接读出被测介质的温度。
