自动调节系统的干扰分析

影响自动调节系统的被调参数使其偏离给定值的外界因素很多。冷藏间的干扰主要有库房外界环境温度的变化,库房门的启闭,库房热负荷的大小,库内明灯的多少,库房工作人员散发的热量,库房的通风换气等;空调房间的干扰主要有室外气温、日照和空气含湿量的变化,外部空气的侵入,室内的人员变动.照明及电气设备的开停,室内散湿量的变化(人的出入、开敞水面的蒸发)和吸湿性产品数量的变动等。

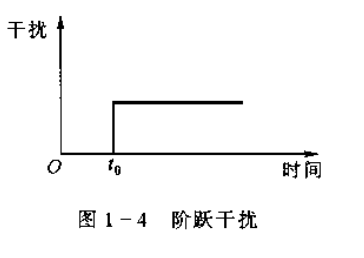

在调节系统中,干扰作用的大小随时间的不同而变化,并且没有固定的形式和规律。为了分析方便和系统安全,常常假设一种对系统最不利的干扰作用形式一一阶跃干扰,如图1-4所示。

 阶跃干扰,即是具有一定幅度的干扰在t0时刻作用于系统以后,干扰量就不再随时间变化,也不再消失。

阶跃干扰对调节系统是最不利的干扰形式,同时又是最容易实现的干扰形式。如果一个凋节系统在阶跃干扰下能满足工艺要求,则在其他形式干扰影响下便都能满足要求。因此,在分析调节系统的特性时,常以阶跃干扰为输入来进行调节。
