冷凝器冷却用水的供水方式

根据冷却用水的水源情况和用水量的大小,供水方式一般可分为两种。

1、直流式供水系统

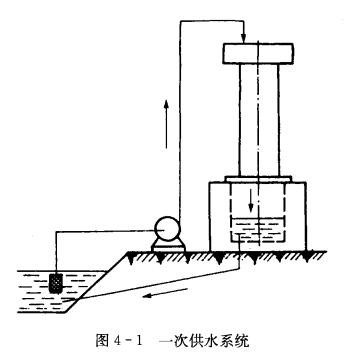

这种系统比较简单,一般在水源的水量充足,水温适宜,排水方便的地区可优先考虑采用。冷却水从水源用水泵送到有关设备中经过换热后直接排人下水道或农用灌溉系统,见图4-1。

2、循环供水系统

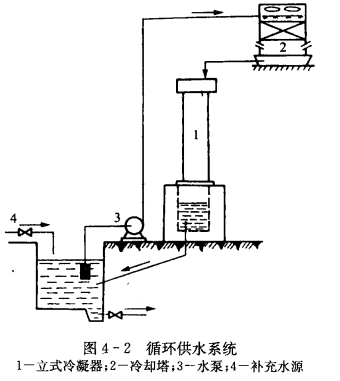

这种系统的冷却用水经过水冷却设备冷却后循环使用,只需补充少量水。它适用于水源水量较少,水温较高的地区,但它需增设水冷却设备(或构筑物)，见图4-2。对于淋浇式冷凝器和燕发式冷凝器的循环用水,不需另设冷却设备。

另外,为了节约用水和利用温度较低的融霜排水,可采用综合循环用水方案。冷库中普遍采用循环供水系统,水质稳定,节能效果好。
