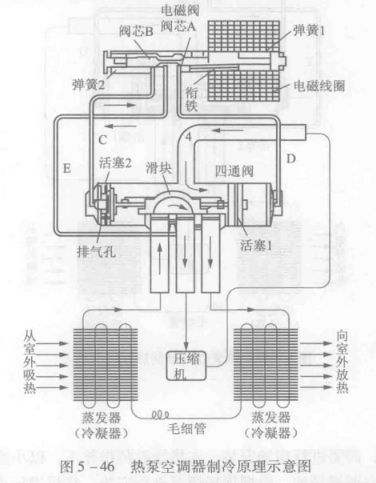

1) 制冷换向原理。热泵空调器制冷运行时，电磁导向阀电源被切断。电磁导向效保持在左移的位置，即右阀门被关闭，左阀门打开并与中间孔相通，如图5-46所示。
由于毛细管口被阀芯A关闭而不通，故四通阀体内右侧活塞上的导压小孔向右侧充气压力升高，而毛细管C、E相通，活塞2外侧的高压气体（由左活塞上的导压孔进入)经毛细管C与E向2号管排泄。因为活塞小孔孔径远比毛细管内径小，来不及补充气体，使活塞2左侧成为低压区。活塞2右侧压力大于活塞2左侧压力，其压力差为△P=Pk-PO。在左右两端压差作用下，活塞与滑块向左移动，移动至左活塞到底端为止，此时，滑块盖住1号和2号阀孔，两孔相通，3号管与排气管连通，此时系统的流程为制冷循环。
2)制热换向原理。制热运行时，电磁换向阀线圈接通，磁场力吸引衔铁，使其克服弹簧力向右移动，两个阀芯也同时向右移动(联动)，阀芯B关闭左阀孔，阀芯A打开右阀孔，毛细管E、D相通，四通阀右端盖内的高压气体经管D和管王流向压缩机吸气管，使右端盖内压力等于吸气压力，而左端盖内由于管C被堵住，高压气体从活塞2的小孔充气，使压力升至排气压力，这样左端压力高于右端压力，滑块与活塞组一起向右移动，滑块将管2与管3接通，制冷剂蒸气从室外换热器(作蒸发器用)流出，被压缩机吸和入;而管工与管4相通，压缩机排出的高压蒸气经管4和管1进入室内换热器(作冷凝器用)，这就是四通电磁换向阀在热泵型空调器处于制热时所处的状态，由此完成系统的制热运行，图5-47所示为热泵制热原理。
