风机盘管的构造图示

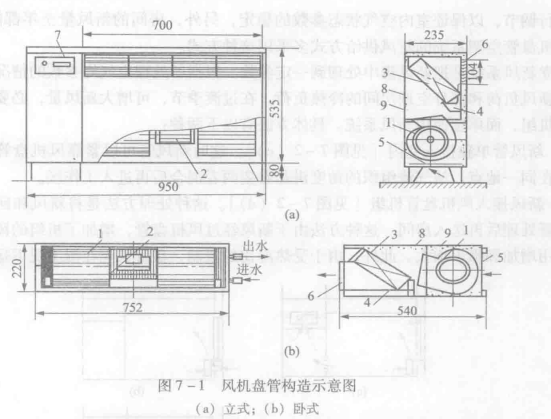

风机盘管机组是由风机和表面式热交换器组成的，其构造如图7-1所示。它使室内回风直接进入机组进行冷却去湿或加热处理。和集中式空调系统不同，它采用就地处理回风的方式。

与风机盘管机组相连接的有冷、热水管路和凝结水管路。由于机组需要负担大部分室内负荷，故盘管的容量较大，而且通常都是采用湿工况运行。风机盘管采用的电动机多为单相电容调速电动机，通过调节输入电压改变风机转速，使通过机组盘管的风量分为高、中、低三挡，达到调节输出冷热量的目的。风机盘管有立式、卧式等型式，可根据室内安装位置选定，同时根据室内装修的需要可做成明装或暗装，近几年又开发了多种形式，如立柱式、顶棚式以及可接风管的高静压风机盘管，使风机盘管的应用更加灵活、方便。风机盘管一般的容量范围为;风量为250~1000m³/h;冷量为2.3~7kW;风机电动机功率一般为30~100W;水量为500~800L/h;盘管水压损失为10~35kPa。
