自动旁通阀使用后, 压缩机排气温度升高的解决措施

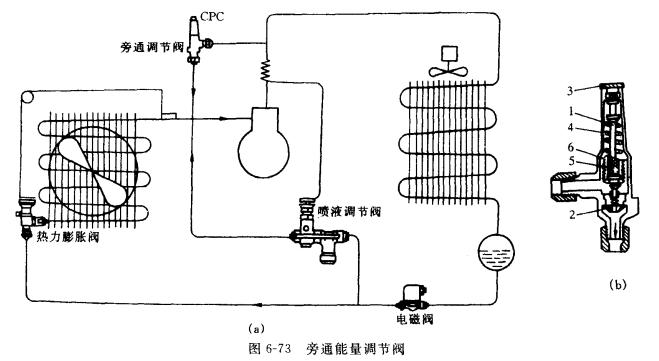

自动旁通阀也称为“旁通能量调节阀”如图6-73所示。用于不具备卸载机构的中小型压缩机系统内。

旁通能量调节阀实际上是一种阀后的便压阀 ,当压缩机吸气压力下降到设定值时,作用在网盘2下方的吸气压力不足克服弹簧4的张力(该张力即设定压力值),于是旁通阀开启,吸气压力越低,开启度越大,制冷剂旁通量也越多,从而保证维持压缩机一定的吸气量 ,延长了工作时间。

使用自动旁通阀后, 压缩机排气温度升高 ,甚至超过允许值, 需采取如下措施:

①旁通回气通过迪液桶顶部 ,用以降温。

②热气旁通回流至蒸发器后半部 ,使热力膨胀阀开大,从而降低吸气温度,使排气温度不致过高。

③加装喷液调节阀。
