单级压缩制冷循环在压一焓图上怎样表示?

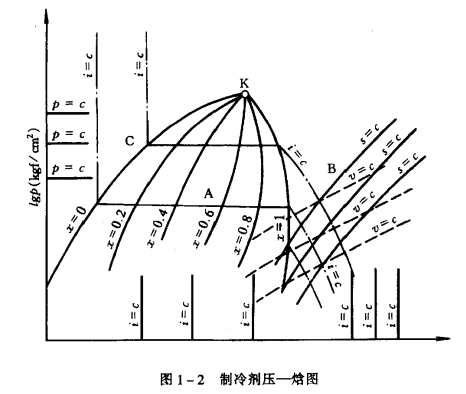

制冷剂的压一焓图(又叫lgP-1图)是反映制冷剂状态的工具图，它对于了解制冷剂的工作状态，分析制冷机、空调器的运转性能是很有帮助的。制冷剂压一焓图如图1-2所示。

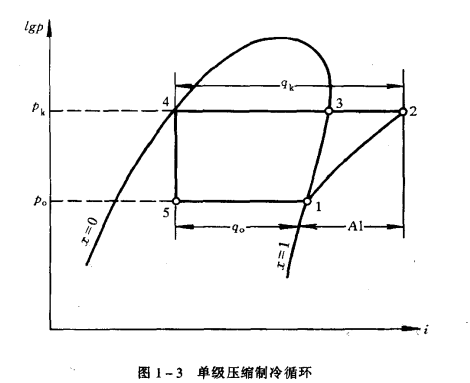

不同的青岛制冷剂有不同的压一焓图。单级压缩制冷循环在压一焓图上的表示如图1-3所示。图中，制冷剂的蒸发压力P0为已知，在蒸发过程中P0不变，所以是一条等压线;制冷剂的冷凝压力Pk为已知，在冷凝过程中Pk为不变，所以也是一条等压线;在压缩机中制冷剂被认为是绝热压缩过程，所以是一条等嫡线;在节流过程中，制冷剂的熔值不变，所以是一条等熵线。

制冷剂的这4条等值线相交，形成一个不规则的梯形，这就是常见的单级压缩制冷循环的lgp-1图。
