小型空调器的蒸发器和毛细管作用

蒸发器

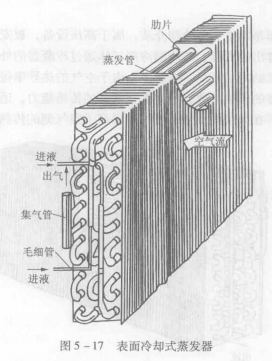

小型空调器的蒸发器大多为直接冷却空气之用，称为表面冷却式蒸发器，如图5-17所示。利用风机吹动空气使之与其强迫对流。管内流动的是制冷剂，其流程一般为二进二出，管外为强迫流动的空气，管道一般为3~4排。为了提高空气侧的放热系数，在管道外侧加装起片用以增加空气侧的传热面积，以便空气和蒸发器形成更强烈的热交换，以提高制冷效果。

毛细管

空调器制冷装置中毛细管的作用和结构与电冰箱一样，但尺寸略有不同，其直径为0.6~2.5mm,长度为0.5~5mm，且被连接在冷凝器输液管与蒸发器进口之间。

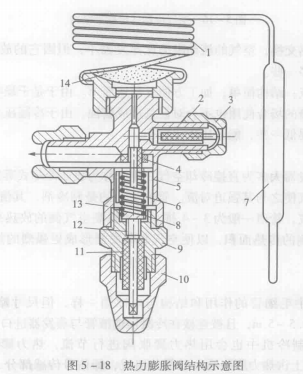

有一些小型空调制冷机中也会用热力膨胀阀进行节流，热力膨胀阀的基本结构如图5-18所示。从功能上讲热力膨胀阀由三部分组成，即信号传感部分、执行调节部分和整定部分。信和号传感部分主要包括感温包、毛细管和动力传动部分，这三部分组成一个与阀体内部不相通的封闭系统;执行部分主要由顶杆、阀针座等组成，它的作用是用于调节制冷剂流量;整定部分由弹簧、调节块和调节杆等组成，用于调节膨胀阀整定值，即调节制冷系统所要求达到的蒸发温度。
