窗式空调器为整体式空调器的典型代表，因与建筑物窗子配合又有卧式和竖式之分(也称标准式和钢窗式);按功能分类有单冷却型(冷风型)、冷热两用热泵型、冷热两用电热型等。

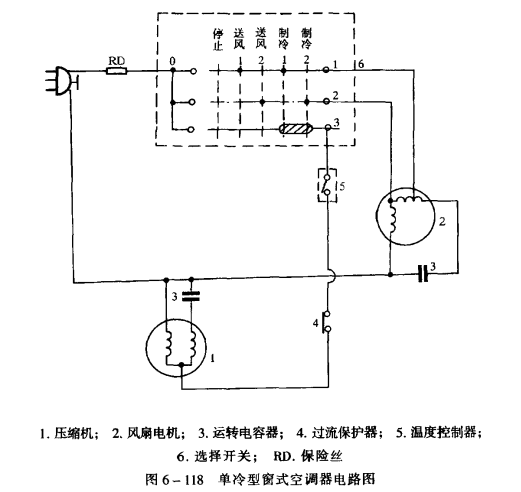

单冷型窗式空调器电路如图6一118所示。济南压缩机为全封闭式，电源为单相220V, 50Hz，压缩机采用PSC启动方式，有一只运转电容器串联在绕组中，以改善压缩机的启动和运转性能，提高功率因数。单相电源风扇电机电路中也串联一只运转电容器，起同样的作用。
压缩机主电路中有一只过载保护器，其结构为双金属片圆壳式，装于压缩机外壳上。制冷压缩机的开、停由温度控制器控制，压力式感温元件置于空调器回风口处，能感受室内温度。当室温高于事先调定的温度时，温控器触点吸合，接通电动机电路。压缩机启动运转，空调器开始制冷。当室温降至需要的温度时，温控器触点断开使压缩机电路断电、停机。
空调器的选择开关为五挡:送风(强、弱)、制冷(强、弱)、停止。图中当选择开关置于制冷1位置时，主令开关接点0与1接通、0与3接通。其他接点不通，此时为弱冷挡，制冷压缩机制冷。弱冷挡时，制冷机运转，室内风扇以低速挡运转。
将主令开关置于制冷2位置时，主令开关接点0与2接通,0与3接通，风扇在高速下运转，压缩机同时运转制冷，此时为强冷状态。用于房间内的急速降温。
当主令开关置于送风量时，0与1接通，风扇低速运转，压缩机不制冷，只有风扇低速运转，即弱风。风扇电机因抽头不同而有高速(强风)、低速(弱风)或中速运转的不同。压缩机不制冷时，风扇运转用于室内通风换气。
室内的温度由温度控制器进行控制，其高低由空调器控制面板上的温度控制旋钮的位置而定。在一般情况下，温度控制旋钮逆时针旋转，温度低，相反，温度高。
