国产空调接触器示例图原理

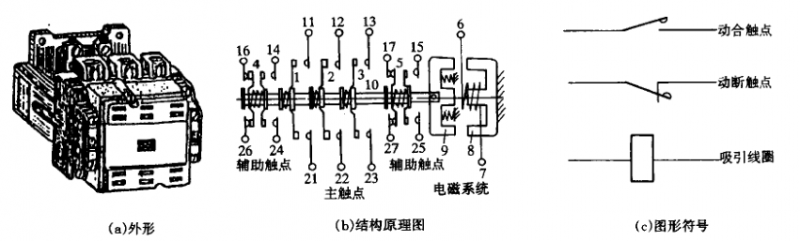

图2-41是国产CJ0-10型交流接触器的示意原理图。与手动开关电器的分断与接通状态相似,接触器也有两种状态,即释放状态和动作状态。吸引线圈6-7(也称励磁线圈)在断电的情况下,接触器处于释放状态。这时,在复位弹簧的作用下,衔铁9通过绝缘支架将所有动触桥1~5推向最左端。因此静触点11-21、12-22、13-23、14-24、15-25都是分断的,只有静触点16-26、17-27被相应的动触桥闭合。

为了使接触器转为动作状态,可将吸引线轿接通电源。这时,线圈电流所产生的磁场将使固定铁心8与衔铁之间产生足够的吸力以克服弹簧的反力,将衔铁向右吸合,这时所有动触桥也被拉向最右端。因此,原来闭合的静触点16-26、17-27就被分断,而原来处于分断的静触点11-21、12-22、13-23、14-24、15-25就转为闭合。这样,控制吸引线圈的通电和断电,就可使接触器的触点由分断转为闭合,或由闭合转为分断状态。接触器在动作时转为闭合的触点(如触点11-21~15-25)称为动合触点或常开触点,而在动作时转为分断的触点(如触点16-26~17-27)就称为动断触点或常闭触点。
