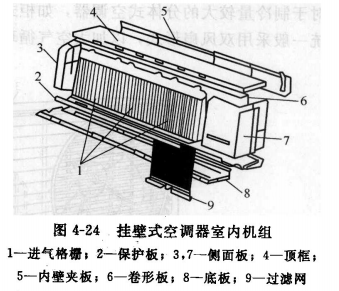

室内机组结构 分体挂壁式空调器的室内机组结构如图4-24所示，主要由换热器、贯流风扇及电动机、自动风向系统、排水系统和壳体等组成。
a.换热器(盘管位于格栅的后面，图中未显示出来)用于冷却(或加热)室内空气。
b.贯流风扇及电动机用于完成室内空气的循环。与窗式空调器离心风扇相比，贯流风扇叶片数目多，转速低，因而在保持总送风量不变的情况下，噪声有明显降低。

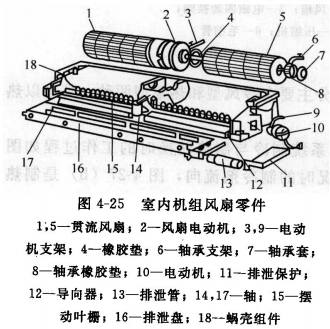

c.自动风向系统又称摇风机构，它是为使空调器向室内送风均匀、舒适而设置的。室内机组配置自动上下摆动的送风百叶，由一台微型电动机带动并由微电脑进行控制。导向器(导流叶片)可按左、中和右三个方向对风向手动调整，以满足舒适性的需要。图4-25为室内风扇及摇风机构的结构图。
d.排水系统用于将空调制冷运行时，室内换热器(此时为蒸发器)上的冷凝水通过排水管排向室外适当位置。

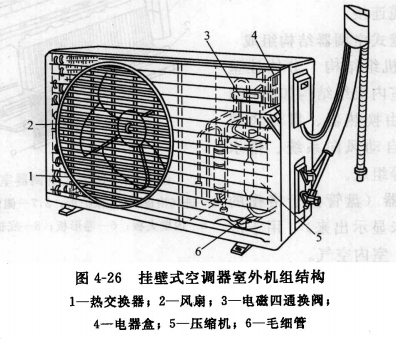

室外机组结构 分体挂壁式空调器的室外机组如图4-26所示，主要包括全封闭式压缩机、室外换热器、四通换向阀、毛细管、轴流风扇及电动机等。在室外机组侧面管路上有两个阀，一个是两通阀和室内机的液管(细的一种)连接，另一个是三通阀和室内机的气管(粗的一种)连接，三通阀中有一个维修口可以抽真空和充灌制冷剂等。由于分体挂壁式空调器的制冷量一般在1860-3750W之间，容量小，故其室外机组均为单个风扇类型。对于制冷量较大的分体式空调器，如柜式空调器，其室外机组的空气循环系统一般采用双风扇形式，以加大空气循环里。
