制冷系统中有大量的空气(不凝性气体)时，会使冷凝压力升高，影响制冷效率，甚至使制冷系统不能正常工作，因此必须及时地将空气放走。放空气的自控形式有温度控制和液面控制两种，由于液面控制不用电控制，这里只介绍温度控制形式。设计中常采用宁波制冷自控元件厂生产的ZKF型自动空气分离器。它在冷库制冷系统中自成一个独立的自控单元，既能用于自动化冷库，也能用于手动操作的冷库;既可用于新建冷库，也可用于老冷库的改造。
ZKF型自动空气分离器有两种型号，其区别在于:

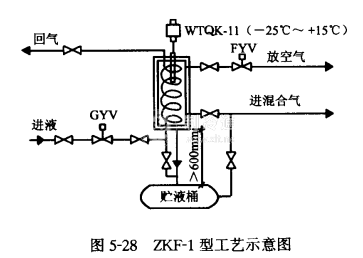

ZKF-1型配用手动膨胀阀供液，可以自动控制也能手动操作。工艺示意图如图5-28所示。ZKF-2型，配用热力膨胀阀供液，只能自动控制不能手动操作，工艺示意图如图5-29所示。
工作原理
从图5-28，图5-29可以看到，自动空气分离器内安装有螺旋式蒸发盘管，当从冷凝器和贮液捅引来的混合气体进入空气分离器中，即被螺旋管降温冷却，氨气被冷凝成液体，靠重力回流至高压贮液桶，而空气不凝结被积留在螺旋管四周，并被不断进来的混合气体推挤至容器的上部，经过一段时间，不凝结的空气越积越多，温度越降越低，等温度降到设定值时，氨用温度控制器ST(WTQK-11型)发出信号，打开放空气电磁阀FYV缓慢地放出空气。空气放出后，容器内压力降低，混合气体又补充进来，容器温度又逐渐升高，当温度回升到温度控制器上限时，发出信号，关闭放空气电磁阀，停止放空气。如此周而复始，逐渐将制冷系统的空气放出。
从图5-29看到，回气管上还有一个温包与热力膨胀阀相连。该温包控制其进液流量大小。
