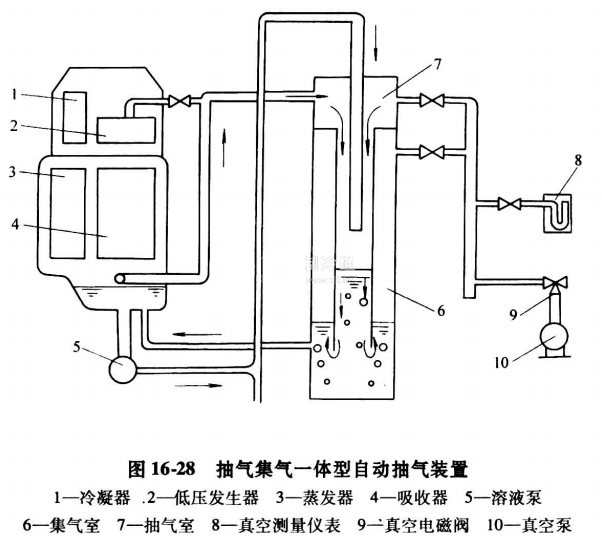

抽气集气一体型 图16-28是一种抽气集气一体型自动抽气装置的示意图。其工作原理与上述装置相同，只是将分离器和集气室设置在同一根大直径的垂直管内。这样可以使结构更加紧凑，只是集气室6的储存空间比较小。这种自动抽气装置的排气，是通过真空泵10实现的。当集气室6内的压力达到设定值后，真空测量仪表8发出信号，自动进行排气操作，即使真空泵10启动，真空电磁阀9开启，进行排气操作。
钯管排氢装置 在溴化锂机组的运行过程中，由于溶液对金属材料的腐蚀作用，会产生一定量的氢气。如果机组的气密性良好，则产生的氢气将是机组中的不凝性气体的主要来源。为了排除氢气，可以设置钯管排氢装置。把及其合金对氢气具有选择透过性，可将冷水机组内部产生的氢气排到机外。

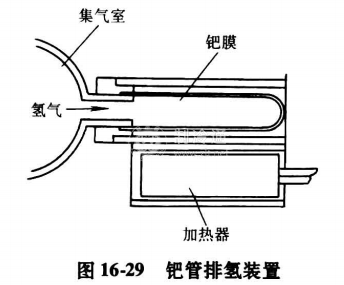

把管排氢装置如图16-29所示，通常装在自动抽气装置的集气室上。钯管排氢装置在工作时，必须保持300℃左右的高温。因此，需要利用加热器进行加热。除长期停机外，一般不切断加热器的电源。
