制冷剂的净化设备——过滤干燥器

制冷系统中的过滤干燥器，用于清除制冷剂液体(或气体)中的水分、机械杂质等。氨制冷系统一般仅装过滤器，而氟利昂制冷系统必须装过滤干燥器。但有时过滤器与干燥器分装，过滤器装在主系统，干燥器装在过滤器前的旁通管路上，制冷剂液体可以选择通过干燥器再通过过滤器，或制冷剂不经干燥器，直接通过过滤器进入供液系统。制冷系统的气体过滤器一般装在压缩机的吸入端，也称吸入滤网。

制冷剂液体过滤干燥器通常装在节流阀、热力膨胀阀、浮球调节阀、供液电磁阀或液泵之前的液体管路上。

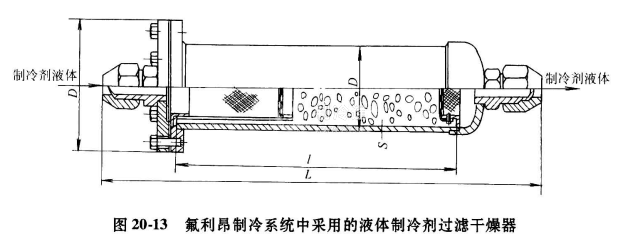

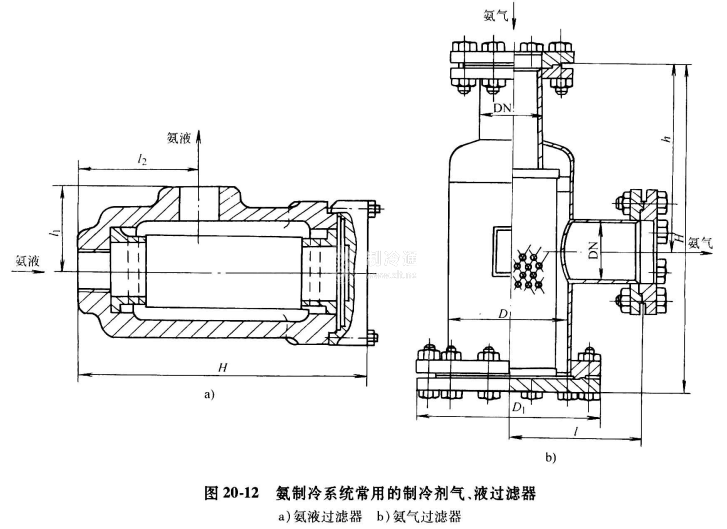

图20-12所示为氨制冷系统常用的制冷剂气、液过滤器结构。图20-13所示为氟利昂制冷系统中采用的液体制冷剂过滤干燥器结构。制冷系统用的过滤器或过滤干燥器的大小，通常是根据制冷系统管路的管径和制冷剂流量大小选配。
