​离心式冷水机组的油系统组成及流程

离心式冷水机组的油系统

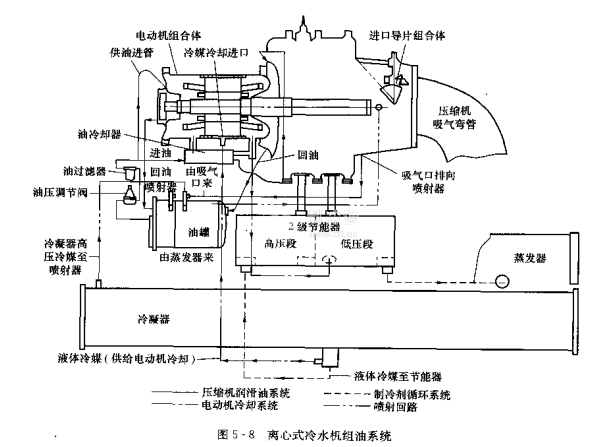

1.油系统的组成以特淡CVHE/CVHG型为例，油系统流程图如图5-8所示。油系统是由贮油罐及油泵、油压差调节阀、油过滤器、油冷却器、油加热器、引射回油的喷射器、外部与内部供油及回油的管路组成。

贮油罐内设有浸入式齿轮油泵，负责向机组供油：一个油加热器，防止机组启动时溶解在油罐中的制冷剂气化，造成油菜失压。

机组装有一个盘管式油冷却器，保证各轴承齿轮啮合处的油温在30一35℃。从冷凝器引出一部分冷媒米冷却电动机，从电动机下部出液态的冷煤继续到油冷却器，冷却盘管中的油，油从盘管中流出后到轴承等处，余下的到节能器。

油压差调节阀的作用是控制正力，若油压不足，则主机停机。

2.油系统的流程油由油泵压出经油压差酒节阀、油过滤器，一路去油冷却器润滑套简轴承；另一路去止推轴承向其供油，经回油管路流回油雠。在蒸发器中的润滑油则由一引射器将其引射回油罐。引射器有两个接口，一个接冷癡器，另一个接蒸发器。从冷凝器来的高压气态冷媒通过引射器将蒸发器中的润滑油引射回油罐，气态冷媒进人油罐，由油罐中的油加热器将其中的冷媒加热后，引入到压缩机的吸气口。如图5-8所示。
