无孔集热板的分类及性能

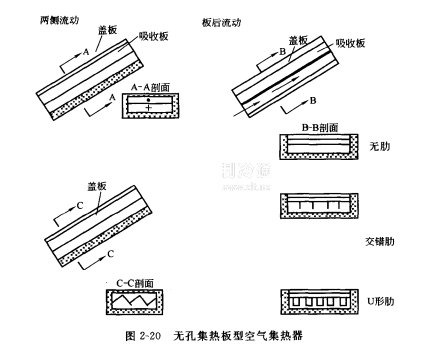

无孔集热板型无孔集热板是指在空气集热器中，空气流不能穿过集热板，而是在集热板的上面和背面流动，并和太阳能进行热交换。其大致结构设计，如图2-20所示。

无孔集热板型空气集热器，又可根据空气流动情况分为：（a）空气只在集热板上面流动：（b）空气在集热板背面扰动：（℃）空气在集热板两侧流动。

其中，针对每种流动形式，又可分为无肋或有肋，以及V形或其他形状的波纹板。尽管空气可以从集热板上面或两侧流动，但考惑到空气在集热板上表面流过，会增加和玻璃盖板之间的对流热损耗，因此常见的设计是让空气在集热板的背面流动。

空气集热器的集热板大多是透明玻璃板表面涂黑或者采用黑玻璃。空气集热器对太阳辐射的吸收较差，为了诚少热辐射损失，通常采用选择性吸收涂层，但这会增加集热器的成本。

此外，通常可以采用以下的一些方法来提高空气集热器的性能。

（1）将集热板的背面加工得粗糙些，以增加气流扰动，提高对流传热系数：

（2）加肋片或者采用波纹集热板，以增加传热面积，相应的增加气流的扰动，强化对流传热。

这种无孔集热板型的空气集热器的优点是结构简单、造价便宜。缺点是空气流和集热板之间的热交换不能充分进行，此集热效率难以有很大的改进。
