按运行工况要求可将流体布置成逆流、顺流、错流、错逆流（或称多程流）和混流（或称多股流）等多种形式

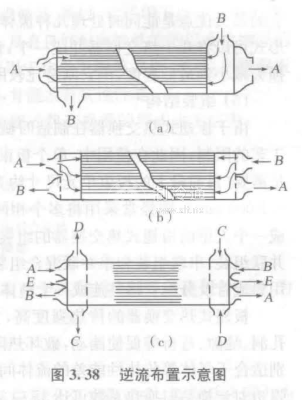

①逆流在板翅式热交换器中实现逆流有三种型式（图3.38）。其中，逆流1、2型【图3.38（a）、（b）】为两种流体的逆流布置，而3型【图3.38（c）】为多达5种流体的逆流布置。逆流形式用得最普遍。

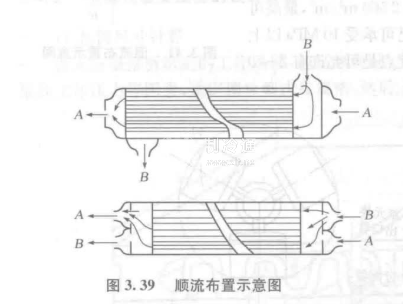

②顺流如图3.39所示，这种流动形式应用得较少，主要用在加热时需要避免流体被加热（或冷却）】

到高（或低）于某一规定温度的场合。山

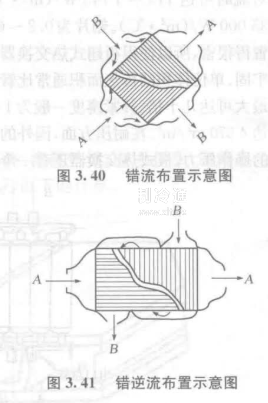

③错流如图3.40所示，也是最基本的一种布置方式。从传热上考虑这种布置并无突出优点，但它常能使热交换器布置合理而被采用。空分装置中将它用于一侧相变或温度变化很小的场合。

④错逆流两流体在各自通道中沿翅片彼此成直角方向流动，但其中一流体是按逆流方向经过几次错流（图3.41）。采用这种形式，一般是在两种流体的换热系数相差很大的情况下，为了提高传热性能差的流体的换热系数，故将其流通截面缩小，使流速增加，从而改善传热性能，并可使热交换器的结构做得比较紧凑

⑤混流在一个热交换器中，某些流体间是错流，而另外一些流体间是逆流（图3.42）。

它的最大优点是能同时处理几种流体的热交换，并合理分配各种流体的传热面积。采用这种形式可以将几个热交换器并成一个，使设备的布置更加紧凑，生产操作更方便，使热（冷）量损失减小到最低程度，但它制造比较困难。在石化、气体分离设备中被大量地采用。
