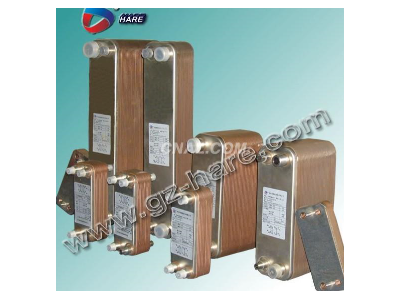

将不锈钢(AISI 316)波汶板与两块外罩板，各板片间用高纯的薄铜片（镍片）隔开，在真空高温
|
|
|
|
炉钎焊而成，无垫片无框架。形成结构紧凑的板式热交换器，能够耐受持续高温和高压条件下的
|
|
|
|
运行。
|
|
|
|
|
|
——[主要应用]——
|
——[技术参数]——
|
|
|
|
|
余热回收
|
承压：35ber
|
|
|
|
|
冷水机组蒸发器和冷凝器
|
承温：-25℃—300℃
|
|
|
|
|
润滑油等冷却、加热
|
板材：AISI316
|
|
|
|
|
高温纯水加热
|
钎焊剂：铜或
|
|
|
|
|
锅炉
|
接口连接：螺纹、焊接、法兰等
|
|
|
|
|
工业的其它应用
|
|
|
|
|
|
|
|
钎焊式板式换热器参数
|
|
|
|
|
|
|
|
|
|
|
|
型号/项目
|
B(mm)
|
B0(mm)
|
H(mm)
|
H0(mm)
|
C(mm)
|
接口尺寸(mm)
|
重量(kg)
|
溶液量(L)
|
|
HL14
|
76
|
42
|
206
|
172
|
9+2.3N
|
DN20
|
0.7+0.06N
|
0.01(N-2)
|
|
NL14
|
76
|
42
|
206
|
172
|
9+2.3N
|
DN20
|
0.7+0.06N
|
0.01(N-2)
|
|
HL20
|
76
|
42
|
310
|
280
|
9+2.3N
|
DN25
|
1.0+0.08N
|
0.01(N-2)
|
|
NL20
|
76
|
42
|
310
|
280
|
9+2.3N
|
DN25
|
1.0+0.08N
|
0.01(N-2)
|
|
HL25
|
93
|
39
|
325
|
270
|
9+1.5N
|
DN25
|
1.0+0.09N
|
0.01(N-2)
|
|
NL25
|
93
|
39
|
325
|
270
|
9+1.5N
|
DN25
|
1.0+0.09N
|
0.01(N-2)
|
|
HL26A/B
|
111
|
50
|
310
|
250
|
9+2.45N
|
DN32
|
1.3+0.13N
|
0.01(N-2)
|
|
NL26
|
111
|
50
|
310
|
250
|
9+2.45N
|
DN32
|
1.3+0.13N
|
0.01(N-2)
|
|
HL50A/B
|
111
|
50
|
525
|
465
|
9+2.45N
|
DN32
|
2.0+0.23N
|
0.01(N-2)
|
|
HL50
|
111
|
50
|
525
|
465
|
9+2.45N
|
DN32
|
2.0+0.23N
|
0.01(N-2)
|
|
HL50C/D
|
111
|
50
|
525
|
466
|
11+2.43N
|
DN50
|
2.0+0.23N
|
0.01(N-2)
|
|
HL95A
|
191
|
92
|
616
|
519
|
11+2.43N
|
DN50
|
7.8+0.44N
|
0.01(N-2)
|
|
NL95
|
191
|
92
|
616
|
519
|
11+2.8N
|
DN50
|
7.8+0.44N
|
0.01(N-2)
|
|
HL95B/C/D
|
191
|
92
|
616
|
519
|
13+1.26N
|
DN50
|
7.8+0.44N
|
0.01(N-2)
|
|
HL190A/B
|
307
|
179
|
699
|
567
|
10+2N
|
DN100
|
10+0.51N
|
0.01(N-2)
|
|
XL60
|
194
|
121
|
389
|
298
|
8+2.23N
|
|
1.8+0.23N
|
0.01(N-2)
|
|
XL100
|
247
|
157
|
487
|
392
|
8+2.23
|
|
6.5+0.38N
|
0.01(N-2)
|
|
XL210
|
321
|
211
|
738
|
599
|
12+2.78N
|
|
13+0.85N
|
0.01(N-2)
|
|
|
|
|
|
|
|
|
|
|
|
|
[ 附：HL系列为铜钎焊产品、NL系列为钎焊产品、XL系列为双同路产品、N为板数，接口尺寸可以适当调整、ABCD因使用要求而采用不同板片组合]
|
|
|
|
|
|
|
|
|
——[主要应用领域]——
|
|
|
|
热泵机组
|
|
|
|
冷水机组
|
|
|
|
余热回收
|
|
|
|
润滑油等冷却、加热
|
|
|
|
压缩气体等冷却、加热
|
|
|
|
医药、食品、电子等高纯水加热、冷却
|
|
|
|
氨制冷
|
|
|
|
锅炉/蒸汽
|
|
|
|
工业的其它应用
|
|
|
