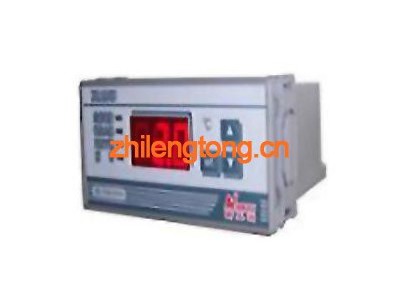

一、NA620（制冷/化霜控制）
主要功能及技术指标：
主要功能：
1.温度控制：温度显示、温度控制、压缩机开机延时保护、温控探头异常告警、温控探头故障时可以按设定的开停比定期运行,可限定温度设置范围。
2.化霜控制：两种化霜模式（电热、热气），两种化霜启动模式（时间间隔、累计压缩机运转时间），两种化霜结束模式（定时、温度时间双重控制）、化霜滴水、手动化霜、化霜探头异常告警。
3.外部告警：有一路外部告警，可设置成常开、常开锁定、常闭、常闭锁定、或禁用。
4. 口令保护：可以对高级菜单设置口令，防止意外改变控制器参数。
主要技术指标：
1. 温度显示范围： -50～150°C（显示单位在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C)
2.温度设定范围： -45～145°C（可自行限定范围)
3. 电源电压 ： 220V±10%或380V±10%， 参见产品后贴
4.使用环境 ： 温度-20℃～50℃，湿度≤85%，无凝露。
5.输出触点容量： 3A/380VAC(纯阻性负载)
6.温度传感器 ： NTC R25=5kΩ,B(25/50)=3470K
7. 执行标准 ： Q/320585 XYK 01-2004 (NA620-CTDA)
二、NA620（制冷/化霜控制）基本工作原理：
(1).温度控制：温度控制点由“设定温度（F11，或同时按“56”键设置）”和“温差（F12）”两个参数确定,当温控探头上感知到的温度高于“设定温度+温差”时启动制冷，一直到温度低于“设定温度-温差”时停止制冷,将温度控制在“设定温度±温差”范围内。
(2).压缩机停机延时保护：压缩机延时保护时间由参数F21设定，这里假定设为三分钟。在控制器内有一个“压缩机停机计时器”，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钟则立即启动压缩机，如果不满三分钟则等满三分钟再启动。这样可以保证停机后再启动间隔大于三分钟，防止频繁启动损坏压缩机。另外控制器刚通电的三分钟之内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。
(3).温控探头故障时压缩机定时运转功能：当温控探头故障时，为了避免因停止制冷而造成冷库内的货物损坏，可以使压缩机以一个设定的开停比继续运行，由参数F22和F23设定，假定F22=20%，F23=50分钟，则当温控探头故障时，压缩机以50分钟为一个周期，停40分钟，开10分钟。
(4).自动化霜原理：控制器有三种可选的化霜启动模式（参数F35）：
OFF：不启动化霜；
1：时间间隔启动： 根据“化霜间隔时间（F31）”设定的间隔时间定时启动化霜
2：累计压缩机运行时间： 压缩机累计运行时间达到“化霜间隔时间（F31）”设定的时间则启动一次化霜。
有两种化霜结束模式(参数F36)：
0：时间控制：由参数F33设定化霜时间，到达时间后停止化霜。
1：温度和时间双重控制：化霜启动后控制器会通过蒸发器温度探头检查化霜效果，如果探头温度达到“化霜结束温度(F32)”则认为化霜完毕，结束化霜。如果化霜时间过长，超过了“化霜时间(F33)”，控制器也将强制结束化霜。
可选两种化霜加热模式（参数F37）：
0：电热化霜，化霜时停压缩机，开化霜输出（化霜输出控制电加热器）；
1：热气化霜，化霜时开压缩机和化霜输出（化霜输出控制四通阀）。
(5).化霜滴水:可以设定一个化霜滴水时间(参数F34)，例如设为5分钟，则化霜结束后5分钟内不会启动制冷，这时“化霜”指示灯闪烁。但是有两种情况不会进入化霜滴水状态：一种是手工强制结束化霜，另一种是化霜传感器故障引起的化霜结束。
(6).外部告警:控制器可外接一路开关量信号作为外部告警源（4、5脚），当发生外部告警时，控制器停止工作，显示“A11”告警代码，并产生告警输出。外部告警信号共有5种模式（参数F50）：
0 ： 不使用外部告警
1 ： 常开，不锁定
2 ： 常开，锁定
3 ： 常闭，不锁定
4 ： 常闭，锁定
“常开”表示在正常状态下外部警信号为开路状态，闭合则产生告警；“常闭”则反之。“锁定”是指当外部告警信号恢复正常后，控制器仍保持在告警状态，需要人工按键恢复。
(7).口令 :为了防止无关人员改变控制器参数，可以设置一个口令（参数F80），如果F80设置了一个口令，则每次长按“5”键进入设置状态时会提示输入口令，必须输入正确的口令才能设置参数。如果不需要口令，则可将F80设为“OFF”。注意设置口令后一定要记住，忘记口令将无法进入设置状态。
三、NA620（制冷/化霜控制）注意事项：
1、使用前务必仔细研读本说明书，正确设置控制器参数。
2、温控探头请放置在风机回风处；
3、蒸发器探头固定在蒸发器回气管上面，不使用蒸发器探头时，请将参数F59设为No，否则会产生告警。
4、请使用本公司随机配置的温度传感器。
一、主要功能及技术指标
主要功能：
本控制器为单制冷控制器，具有温度显示、温度控制、压缩机开机延时保护、温控探头异常告警等功能。内置大电流继电器，可以直接驱动单相3匹以下压缩机。
主要技术指标：
1.温度显示范围： -50～125°C（显示单位在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C）
2. 温度设定范围： -45～120°C（设置步长在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C）
3. 电源电压 ： AC 220V±10%或380V±10% 50Hz （参见产品后贴）
4.使用环境 ： 温度-10℃～45℃，湿度≤85%，无凝露。
5. 输出触点容量： 20A/250VAC(纯阻性负载)
6. 温度传感器 ： NTC R25=5kΩ,B(25/50)=3470K
7. 执行标准 ： Q/320585 XYK 01-2004 (NA210-CT)
二、 操作指南
1、面板上的指示灯含义是什么？
面板上的指示灯功能含义如下表：
|
指示灯 |
亮 |
闪烁 |
|
当前温度 |
显示当前温度 |
- |
|
温度上限 |
设置上限温度(未修改) |
设置上限温度(已修改) |
|
温度下限 |
设置下限温度(未修改) |
设置下限温度(已修改) |
|
制 冷 |
正在制冷 |
压缩机开机延时保护状态 |
2、怎样设置温度上限和下限？
长按“Set”键2秒，进入温度设置状态，这时“温度上限”灯亮，数码显示器上显示上限温度，用上或下键改变设定值（“5”键增0.1°C，“6”键减0.1°C，按住不放超过0.5秒则快速增减），再按一次“Set”键可按同样方法设置下限温度，完成后再按“Set”键退出设置状态。
注意：1、在温度设置状态，如果连续30秒没有按键，则自动退出设置状态。2、必须退出设置状态才能确保将设定值保存起来。如果在没退出之前断电，则所设定的值可能并没有保存。
三、高级操作
本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。内部参数设置方法如下：
使用一组密码进入参数设置状态，密码为“上下上下上上下”，按照这个顺序在显示当前温度状态连续按“5”“6”两个键，要在三秒钟之内完成，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。
用“5”或“6”键可选择参数代码，选择一个参数后按“Set”键则显示该参数的值，这时再用“5”或“6”键即可对参数进行设置，设置完成后再按“Set”键，回到显示参数代码状态。（注意：参数改变后要按“Set”键回到“Fxx”状态时才会被保存）
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂设定 |
单位 |
备注 |
|
温控类 |
F19 |
温度修正 |
0 |
0 |
°C |
校正探头误差 |
|
压机类 |
F21 |
压缩机停机保护时间 |
0 -- 10 |
3 |
分钟 |
|
|
测试类 |
F99 |
自检 |
此功能会依次吸合所有继电器，严禁在线使用 |
|||
|
|
F00 |
退出设置 |
|
1、温度控制
温度控制根据“上限温度”和“下限温度”两个参数进行，假设“上限温度”为20°C，“下限温度”为18°C，则当温控探头上感知到的温度高于20°C时启动制冷，一直到温度低于18°C时停止制冷，将温度控制在18°C --20°C之间。
2、压缩机开机延时保护
控制器内有一个“压缩机停机计时器”，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钟则立即启动压缩机，如果不满三分钟则等满三分钟再启动。这样可以保证停机后再启动间隔大于三分钟，防止频繁启动损坏压缩机。
另外控制器刚通电的三分钟之内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。（*注：压缩机开机延时保护时间是可调的，以上假定设置成三分钟）
五、注意事项：
1、温控探头请放置在冷风机回风处。
2、控制器接地端请同电控箱接地端可靠连接，保证接地良好。
3、请使用本公司随机配置的温度传感器。
