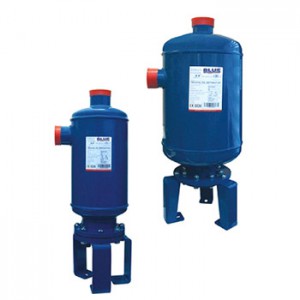

产品简介
◆螺旋式油分将排气中的油分离出来，然后高效的流回压缩机中。目的是保持Carter的油位，减小可能有过多的油循环，增加系统输出
◆螺旋式油分比传统式的要有效多了
◆螺旋式的油分可以用于各种不同的系统和不同款式的压缩机中
◆分离器适用于低压系统，涡旋和活塞压缩机
◆油分离器用于旋转式压缩机
◆螺旋油分带有浮球系统，他们有经过精确的生产过程的
◆所有的浮球系统的部件都是不锈钢材料
◆在油分里浮球系统通过压力和环流的形式来保护的
◆任何的污染物质能给很容易的通过输出点浮球位置的磁铁去掉，因此确保了阀能给在感觉的介质上运行
◆浮球法兰系统能够很容易的被消除和安装在罐子，尤其是底脚连接
◆油分内部有不锈的过滤器围绕，因此重油粒子通过旋转路径撞击过滤器，然后通过过滤原件把油从排气中分离出来
连接部件
◆我们根据产品的容积决定输出和输入的接口
◆一般是ODS连接
◆ 接口可根据要求定做
注
◆ 我司可根据客户的合理要求定做不同尺寸的油分
◆不同颜色的要求是根据数量而定的
◆我们的油分是符合 CE 97/23/EC 标准的
◆如需更多的参数，请随时与我们联系
|
型号 |
尺寸 |
Type |
接头尺寸 进口&出口 |
CE PED 97/23/EC 33 Bar |
|||||||
|
D(mm) |
L(mm) |
L1(mm) |
L2(mm) |
Flange(mm) |
F(mm) |
螺钉 |
安装尺寸 |
||||
|
BLR/OSH-178 |
Ø 102 |
580 |
110 |
114.5 |
Ø 150*150 |
Ø 105 |
8 Pcs.x M10 |
3 x Ø20*12mm Slots |
A |
7/8 ODS |
CAT I |
|
BLR/OSH-1118 |
Ø 102 |
630 |
110 |
114.5 |
Ø 150*150 |
Ø 105 |
8 Pcs. x M10 |
A |
1 1/8 ODS |
CAT I |
|
|
BLR/OSH-2138 |
Ø 165 |
554.5 |
120 |
114.5 |
Ø 150*150 |
Ø 105 |
8 Pcs. x M10 |
B |
1 3/8 ODS |
CAT I |
|
|
BLR/OSH-2158 |
Ø 165 |
612.5 |
140 |
114.5 |
Ø 150*150 |
Ø 105 |
8 Pcs.x M10 |
B |
1 5/8 ODS |
CAT I |
|
|
BLR/OSH-2218 |
Ø 165 |
617.5 |
145 |
114.5 |
Ø 150*150 |
Ø 105 |
8 Pcs. x M10 |
B |
2 1/8 ODS |
CAT I |
|
|
BLR/OSH-3158 |
Ø 219 |
691 |
180 |
115.5 |
Ø 200*150 |
Ø 152 |
11 Pcs.x M10 |
C |
1 5/8 ODS |
CAT III |
|
|
BLR/OSH-3218 |
Ø 219 |
696 |
185 |
115.5 |
Ø 200*150 |
Ø 152 |
11 Pcs.x M10 |
C |
2 1/8 ODS |
CAT III |
|
|
BLR/OSH-4258 |
Ø 273 |
786 |
235 |
115.5 |
Ø 200*150 |
Ø 152 |
11 Pcs.x M10 |
C |
2 5/8 ODS |
CAT III |
|
|
BLR/OSH-5318 |
Ø 324 |
871 |
280 |
115.5 |
Ø 200*150 |
Ø 152 |
11 Pcs.x M10 |
C |
3 1/8 ODS |
CAT IV |
|
| 工作压力 : 33 Bar |
测试压力 : 48 Bar
|
|||||||||||
|
型号 |
名义工况下的制冷容量 |
最大流量 |
|||||
|
R404A/507 |
R404A/507 |
R404A/507 |
|||||
|
- 40˚C |
5˚C |
- 40˚C |
5˚C |
- 40˚C |
5˚C |
||
|
BLR/OSH-178 |
23 |
30 |
24.6 |
28.2 |
N/A |
N/A |
10.2 |
|
BLR/OSH-1118 |
29.8 |
38.7 |
31.7 |
37 |
N/A |
N/A |
13.6 |
|
BLR/OSH-2138 |
42.2 |
52.8 |
44.8 |
49.3 |
59.8 |
63.3 |
18.7 |
|
BLR/OSH-2158 |
52.8 |
66.9 |
56.3 |
63.4 |
77.4 |
80.9 |
23.8 |
|
BLR/OSH-2218 |
84.4 |
109 |
88 |
106 |
120 |
127 |
37.4 |
|
BLR/OSH-3158 |
109 |
144 |
123 |
137 |
N/A |
N/A |
49.3 |
|
BLR/OSH-3218 |
109 |
144 |
123 |
137 |
N/A |
N/A |
49.3 |
|
BLR/OSH-4258 |
225 |
292 |
250 |
281 |
N/A |
N/A |
102 |
|
BLR/OSH-5318 |
352 |
461 |
394 |
447 |
N/A |
N/A |
159.8 |
