卧式管壳式冷凝器的结构及其工作特点

   2020-08-25 和平2117

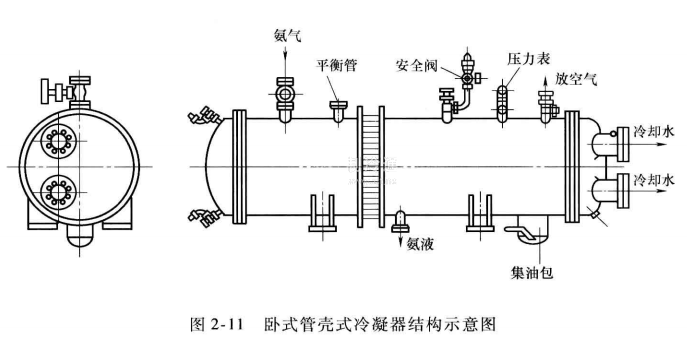

核心提示:卧式管壳式冷凝器系水平放置,广泛应用于氨和氟利昂制冷装置之中。其结构如图2-11所示。

卧式管壳式冷凝器系水平放置,广泛应用于氨和氟利昂制冷装置之中。其结构如图2-11所示。

1.外式管壳式冷凝器的结构

卧式管壳式冷凝器的外壳由钢板卷制后焊接成圆柱形,两端用两个端盖封住,端盖用螺栓与管板的外缘紧固在一起,两者之间需要有防漏用的橡胶垫片。冷却水的进、出口就可设在同一个端盖上,在端盖的顶部及底部分别装有放气及放水旋塞。外壳上还设有放油阀、放空气阀、平衡阀和安全阀等管接头。

冷凝器两端焊有两块圆形的管板,两个管板钻有许多位置对应的小孔,在每对相对应的小孔中装入一根换热管,管子的两端用胀接法或焊接法紧固在管板的管孔内,这样便组成了一组直管管束。换热管一般采用φ25mm, φ32mmφ38mm的无缝钢管。为了强化传热效果,钢管肋化成螺纹管、横纹管(管内壁波纹或管外壁压制螺纹)


端盖内部用板分开。两个端盖的分隔要互相配合,以便冷却水能在管子内多次往返流动。冷却水每向一端流一次,称为一个倍程(或称一个流程)。冷凝器的管程数一般做成偶数,这样冷却水的进、出口就可设在同一个端盖上,而且冷却水下进上出,这样就可保证在运行中,冷却水充满整个冷凝器的换热管。

在端盖的顶部及底部分别装有放气及放水旋塞。上部的放气旋塞在开始充水时,用来排除管内的空气;下部的放水旋塞在冷凝器停止使用时,用来排除其中残留的水,以防管子被腐蚀或冻裂。集油包焊接在冷凝器的下部,用于收集润滑油及机械杂质。

2.卧式管壳式冷凝器的工作特点。

冷却水从冷凝器一端的端盖下部进入筒壳的换热管内,因两个端盖内部有隔板,冷却水能在换热管内往返流动多次,与高温高压氨气换热后,从同一端盖的上部流出。高温高压氨气从冷凝器的上部进入筒壳内,在换热器外表而凝结成液体后,氨液由筒壳的下部流入高压储液器中。
