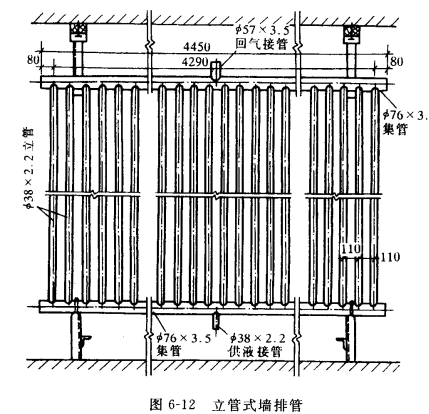

立管式排管。这种排管多用于氨库,它的构造是由两根直径为Ф76X3.5mm的水平集管与数十根直径为Ф7 x 3. 5mm的短立管焊接而成。氨液从下面集管进和并充满管组到接近上集管的水平。产生的蒸气可以从传热面经上集管引出,所以蒸气的分离比蛇形管迅速 ,传热效果也较好。
缺点一一容氨量大,液柱压力对蒸发温度的影响较大,表面一般不能肋化。但由于它结构简单,可就地进行制造 ,故在冷冻厂中采用这种排管的仍较多, 见图6-12。

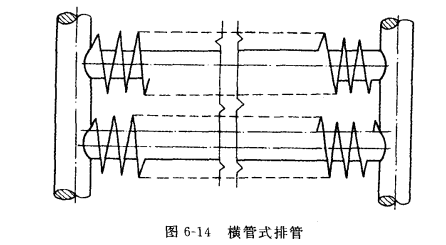

横管式排管。这种排管也多用于氨库,型号也较多，常用的有如图6-13所示的U型顶横管式排管也有缠上肋片的，它的结构如图6-14所示。

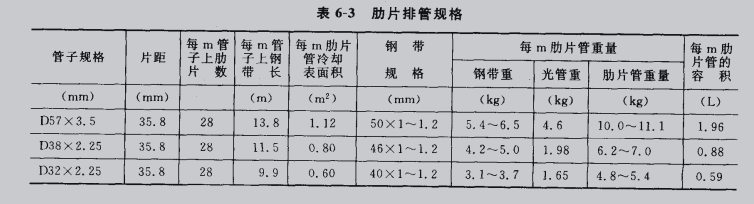

肋片管在我国冷藏库中使用很普遍，用作排管的肋片管型式有缠绕与嵌套的两种，肋片采用软钢的钢带，肋片管的规格见表6-3。

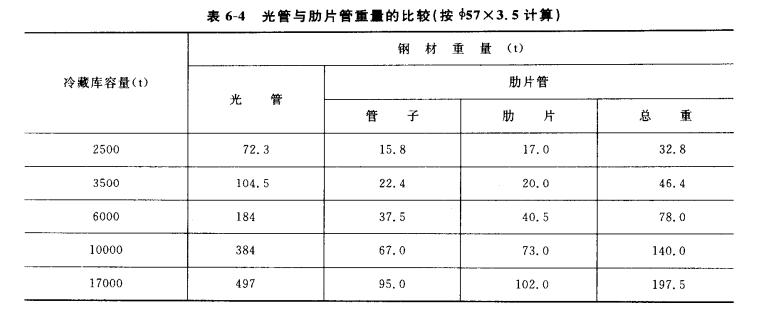

采用肋片管后可以大量节约钢管，减少金属的消耗量与系统的容氨量。但是肋片管存在除霜困难，肋片管与管表面接触不严密，且容易生锈等缺点，表6-4列出了光管与肋片管的钢材消耗量的比较。

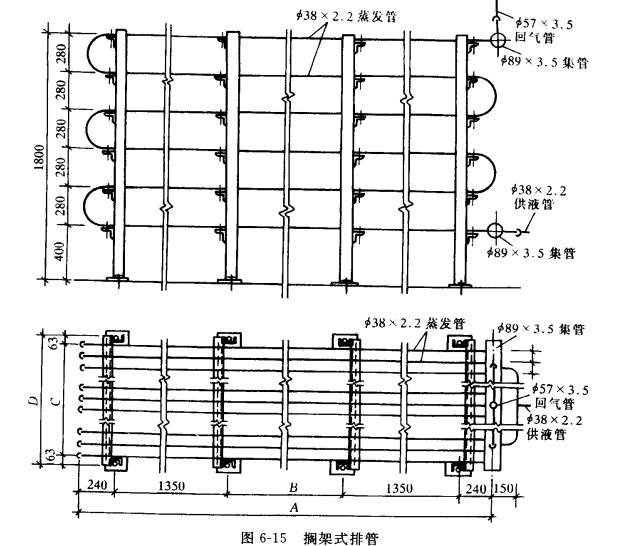

搁架式排管是由蛇形盘管构成的搁架状氨冷却管组，冷冻食品可直接放在管架上冻结，因冷却管与被冷却物接触良好，故室内一般不再采用空气的强制循环，如图6-15所示。
